ယနေ့စက်မှုပစ္စည်းကိရိယာများအတွက် capacitive touch panels များကိုရွေးချယ်သောအခါ၊ အများအားဖြင့် screen size၊ touch point၊ cover glass နှင့် optical lamination တို့ကို အဓိကအာရုံစိုက်ပါသည်။ သို့တိုင်၊ အဓိကနည်းပညာဆိုင်ရာ spec တစ်ခုကို လျစ်လျူမရှုသင့်ပါ- touch signal interface။
စက်မှုလုပ်ငန်းသုံး capacitive touch panels အတွက် USB နှင့် I²C အကြား အမှန်တကယ် ကွာခြားချက်ကား အဘယ်နည်း။ ထို့ထက် ပိုအရေးကြီးသည်မှာ သင့်ပရောဂျက်အတွက် မှန်ကန်သော အင်တာဖေ့စ်ကို မည်သို့ရွေးချယ်သင့်သနည်း။
OEM နှင့် ODM ဖောက်သည်များအတွက်၊ ရွေးချယ်မှုသည် အိမ်ရှင်စနစ်၊ ထိန်းချုပ်မှုဗိသုကာ၊ ဆော့ဖ်ဝဲလ်ပတ်ဝန်းကျင်နှင့် စက်ပိုင်းဆိုင်ရာဒီဇိုင်းတို့အပေါ် များစွာမူတည်သည်။
SKY-TDM သည် USB၊ I²C နှင့် အခြားသော အင်တာဖေ့စ် ရွေးချယ်စရာများ ပံ့ပိုးမှုဖြင့် တပ်ဆင်ထားသော စနစ်များ၊ စမတ် terminals နှင့် အလိုအလျောက် စနစ်သုံး အပလီကေးရှင်းများအတွက် စိတ်ကြိုက် capacitive touch panel များကို ပေးပါသည်။
၎င်းသည် USB ဆက်သွယ်ရေးပရိုတိုကောကို အသုံးပြု၍ လက်ခံသူစနစ်သို့ ထိတွေ့ဒေတာကို ပေးပို့သည်။ USB သည် အသုံးအများဆုံး အရံအင်တာဖေ့စ်များထဲမှ တစ်ခုဖြစ်သောကြောင့်၊ ၎င်းသည် စက်မှု PC များ၊ Windows/Linux/Android ပလပ်ဖောင်းများ၊ ကိုယ်တိုင်ဝန်ဆောင်မှုဆိုင်များ၊ စီးပွားဖြစ်ပြသမှုများနှင့် မြှုပ်ထားသော ကွန်ပျူတာများနှင့် ချိတ်ဆက်ရန်အတွက် အကောင်းဆုံးရွေးချယ်မှုတစ်ခုဖြစ်သည်။
USB ၏အကြီးမားဆုံးအားသာချက်မှာ၎င်း၏အဆင်ပြေသည်။ ဖွံ့ဖြိုးရေးအဖွဲ့များသည် ပင်မ PCB တွင် သီးခြားဆက်သွယ်ရေးဆားကစ်များကို ဒီဇိုင်းထုတ်ခြင်းမရှိဘဲ ထိတွေ့ panel ကို လက်ခံစနစ်သို့ အလွယ်တကူ ချိတ်ဆက်နိုင်ပြီး၊ ၎င်းသည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်ချိန်ကို များစွာလျှော့ချပေးသည်။
I²C သည် မြှုပ်သွင်းထားသော စနစ်များတွင် သာမာန် serial communication interface တစ်ခုဖြစ်သည်။
I²C ထိတွေ့ panel များသည် I²C bus မှတစ်ဆင့် မိုက်ခရိုကွန်ထရိုလာများ သို့မဟုတ် ပရိုဆက်ဆာများနှင့် တိုက်ရိုက်ဆက်သွယ်ကာ ၎င်းတို့ကို စိတ်ကြိုက်ဟာ့ဒ်ဝဲဒီဇိုင်းများအတွက် စံပြဖြစ်စေပါသည်။
ဥပမာအားဖြင့်၊ စက်မှုလုပ်ငန်းပရောဂျက်တစ်ခုတွင် ပင်မထိန်းချုပ်ဘုတ်တစ်ခုရှိနေပြီဆိုလျှင်၊ I²C မှတစ်ဆင့် ပရိုဆက်ဆာထံသို့ ထိတွေ့ထိန်းချုပ်ကိရိယာကို ချိတ်ဆက်ရန် ဦးစားပေးလေ့ရှိသည်။ ဤကိစ္စတွင်၊ I²C သည် ပြင်ပအရံတစ်ခုသာမကဘဲ ဟာ့ဒ်ဝဲဗိသုကာ၏ ခွဲထွက်၍မရသော အစိတ်အပိုင်းတစ်ခုအဖြစ် လုပ်ဆောင်သည်။
| ထူးခြားချက် | USB Touch Panel | IIC Touch Panel |
| ပေါင်းစည်းရေးနည်းလမ်း | ပြင်ပအရံ | မြှုပ်နှံထားသောဆက်သွယ်ရေး |
| စက်မှု PC | မြတ်သော | သက်သာတယ်။ |
| MCU ထည့်သွင်းထားသည်။ | ဖြစ်နိုင်တယ်။ | မြတ်သော |
| OS နှင့် ကိုက်ညီမှုရှိသည်။ | ယေဘုယျအားဖြင့် အဆင်ပြေတယ်။ | စနစ်ပေါင်းစည်းမှု လိုအပ်သည်။ |
| ဖွံ့ဖြိုးတိုးတက်ရေး | PC-based ပရောဂျက်များစွာအတွက် ပိုမြန်သည်။ | ဟာ့ဒ်ဝဲ/ဖန်းဝဲ ဖွံ့ဖြိုးတိုးတက်မှု လိုအပ်သည်။ |
| PCB ပေါင်းစပ်မှု | တိုက်ရိုက်နည်းတယ်။ | အလွန်ပေါင်းစပ် |
| ကေဘယ်လ်လျှောက်လွှာ | ပိုပြောင်းလွယ်ပြင်လွယ် | အတိုချုံးချိတ်ဆက်မှုများအတွက် ပိုသင့်တော်ပါသည်။ |
| ဟာ့ဒ်ဝဲ စိတ်ကြိုက်ပြင်ဆင်ခြင်း။ | ကောင်းတယ်။ | မြတ်သော |
| ရိုးရိုးသုံးတယ်။ | HMI၊ kiosk၊ PC-based terminal | ထည့်သွင်းထားသော HMI၊ စိတ်ကြိုက်ကိရိယာ |

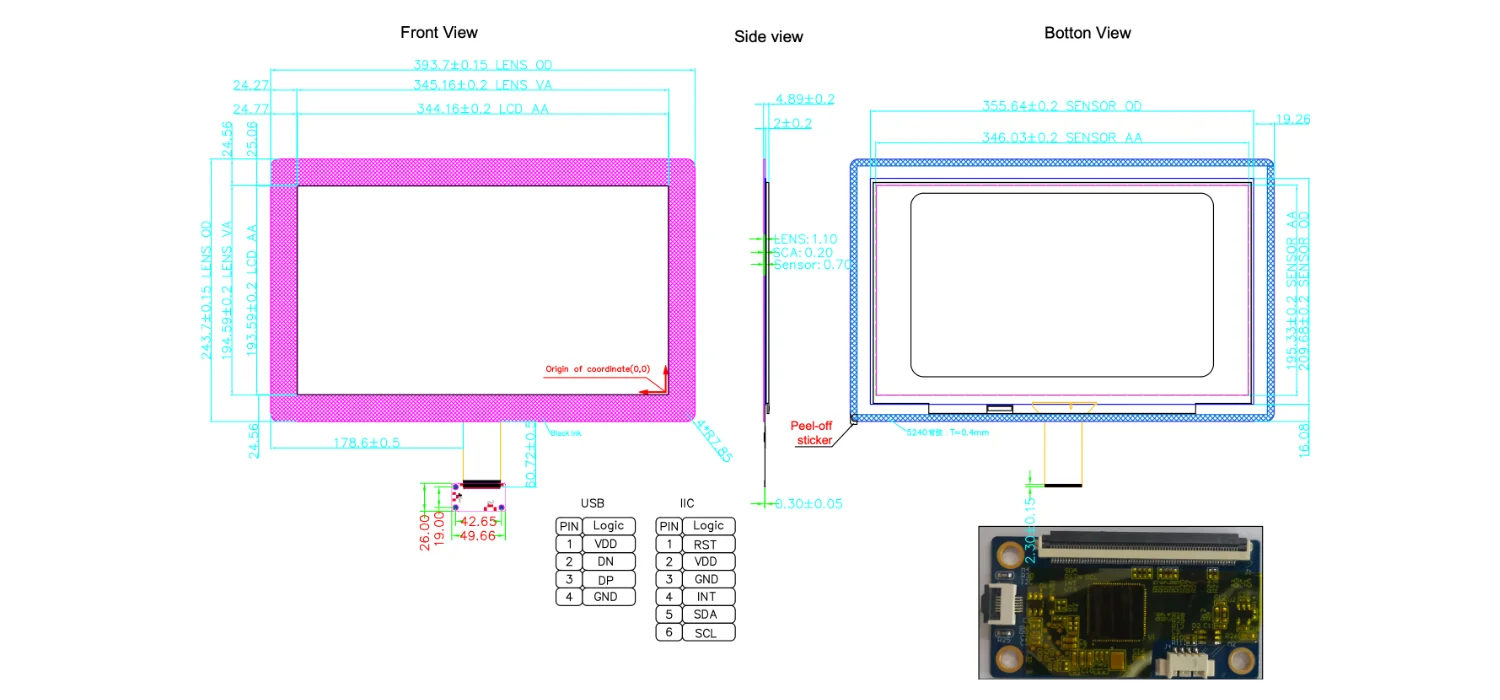

ထို့ကြောင့် တူညီသော ထိတွေ့ panel အရွယ်အစားကို USB နှင့် IIC ဗားရှင်းနှစ်မျိုးစလုံးတွင် ရနိုင်ပါသည်။
ထိတွေ့နည်းပညာသည် ဆင်တူသော်လည်း စနစ်ပေါင်းစည်းမှုနည်းလမ်းမှာ မတူညီပါ။
● ပိုမိုလွယ်ကူစွာပေါင်းစည်းခြင်း- စက်မှုလုပ်ငန်း HMI စနစ်များအတွက်၊ USB ထိတွေ့အကန့်များကို လက်ခံဆောင်ရွက်ပေးသည့်ပလက်ဖောင်းသည် USB ကို ပံ့ပိုးထားပြီးဖြစ်သောကြောင့် ပေါင်းစပ်ရန် ပိုမိုလွယ်ကူပါသည်။
● Excellent Platform Compatibility- စျေးကွက်ရှိ ပင်မလည်ပတ်မှုစနစ်များသည် USB ကို အခြေခံအားဖြင့် ပံ့ပိုးပေးသောကြောင့် ၎င်းကို Windows၊ Android နှင့် Linux အတွက် စံအင်တာဖေ့စ်အဖြစ် ပြုလုပ်ထားသည်။
● Standalone HMI စနစ်များအတွက် စံပြ- သီးခြားကွန်ပျူတာများ သို့မဟုတ် မြှုပ်သွင်းထားသော PC များကို အသုံးပြုသည့်အခါ USB သည် အဆင်ပြေသော ဆက်သွယ်မှုချိတ်ဆက်မှုကို ပေးပါသည်။
●Accelerated Development- ပရောဂျက်တစ်ခု၏အစောပိုင်းအဆင့်များအတွင်း၊ USB သည် သီးခြားဆက်သွယ်ရေးအင်တာဖေ့စ်များကိုကြိုတင်ဖန်တီးထားရန်မလိုအပ်ဘဲ touch panel ၏အသုံးပြုနိုင်စွမ်းကို လျင်မြန်စွာအကဲဖြတ်နိုင်စေသည်။
● Embedded Integration အတွက် ဒီဇိုင်းထုတ်သည်- ထိတွေ့ panel ကို မြှုပ်သွင်းထားသော စနစ်သို့ တိုက်ရိုက် ပေါင်းစည်းလိုက်သောအခါ၊ I²C interface သည် အသင့်တော်ဆုံး ရွေးချယ်မှုဖြစ်သည်။
●ရိုးရှင်းသောဘတ်စ်ကားဗိသုကာ- I²C သည် အကန့်အသတ်ရှိသော အင်တာဖေ့စ်ရင်းမြစ်များပါရှိသော မြှုပ်သွင်းထားသော PCB များအတွက် အလွန်ဆွဲဆောင်မှုရှိသော ဝိုင်ယာကြိုးနှစ်သွယ်ဆက်သွယ်ရေးဖွဲ့စည်းပုံကို အသုံးပြုထားသည်။
● ပိုမိုကြီးမားသော ဟာ့ဒ်ဝဲထိန်းချုပ်မှု- ၎င်းတို့၏ကိုယ်ပိုင်ထိန်းချုပ်ဘုတ်များနှင့် ဖာမ်းဝဲလ်များကို လွတ်လပ်စွာတီထွင်ဖန်တီးသည့် သုံးစွဲသူများအတွက်၊ I²C အင်တာဖေ့စ်သည် ထိတွေ့ဆက်သွယ်ရေးဗိသုကာကို ပိုမိုထိန်းချုပ်ပေးပါသည်။
● စိတ်ကြိုက်ပြုလုပ်ထားသော စက်ပစ္စည်းများအတွက် စံပြ- I²C သည် ထိတွေ့ panel နှင့် ပင်မထိန်းချုပ်ဘုတ်အား တပြိုင်တည်းဒီဇိုင်းရေးဆွဲထားသည့် OEM စက်များအတွက် အထူးအသုံးဝင်ပါသည်။
ကွဲပြားသော အင်တာဖေ့စ်များသည် မတူညီသော အားသာချက်များကို ပေးဆောင်ပြီး ထိတွေ့မှု မျက်နှာပြင်တစ်ခုတည်းသည် စက်မှုလုပ်ငန်း HMI အခြေအနေအားလုံးနှင့် ကိုက်ညီမှုမရှိပါ။ အောက်ပါလမ်းညွှန်ချက်များကို သင်ကိုးကားနိုင်သည်-
●Industrial PCs + Touch Panels- USB သည် ယေဘူယျအားဖြင့် ပိုအဆင်ပြေသော ရွေးချယ်မှုဖြစ်သည်။
●MCUs + Embedded Touch Panels- I²C သည် ပုံမှန်အားဖြင့် အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။
● စိတ်ကြိုက်ထိန်းချုပ်မှုဘုတ်များ- I²C သည် ပိုမိုနက်ရှိုင်းသောဟာ့ဒ်ဝဲပေါင်းစပ်မှုကို ပံ့ပိုးပေးသည်။
●Rapid Prototyping- USB သည် ကနဦးစမ်းသပ်ခြင်းနှင့် အကဲဖြတ်ခြင်းကို ရိုးရှင်းစေသည်။
● အမြောက်အများထုတ်လုပ်ခြင်း- USB နှင့် I²C နှစ်မျိုးလုံးသည် အသုံးပြုနိုင်သည်၊ နောက်ဆုံးဆုံးဖြတ်ချက်သည် အမှန်တကယ် ဟာ့ဒ်ဝဲနှင့် ဆော့ဖ်ဝဲလ်ဗိသုကာလက်ရာများအပေါ် အခြေခံသင့်သည်။

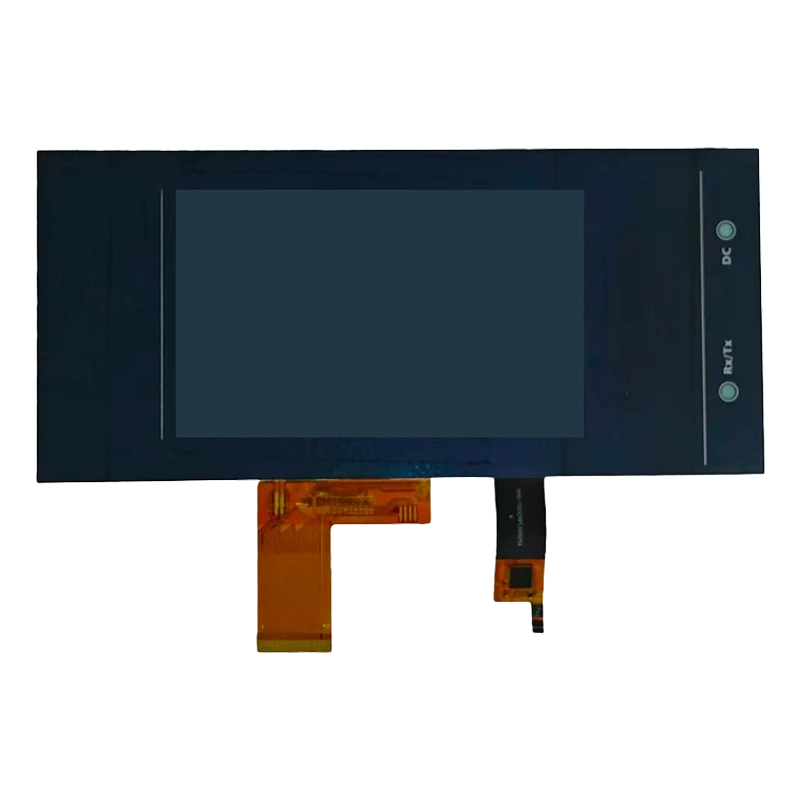

ကျွန်ုပ်တို့၏ထိတွေ့ panel များသည် လက်ရှိတွင် စက်မှုလုပ်ငန်း HMI နှင့် embedded applications များအတွက် မတူညီသောစခရင်အရွယ်အစားများလွှမ်းခြုံထားသော USB/I²C capacitive touch panel ထုတ်ကုန်အမျိုးမျိုးကို ပေးဆောင်ထားပါသည်။
ဒါက အရမ်းအရေးကြီးတဲ့ မေးခွန်းပါ။
ထိတွေ့ဆက်ဆံမှုကြားခံသည် ထိတွေ့ဒေတာပေးပို့ခြင်းအတွက် တာဝန်ရှိသော်လည်း၊ အလုံးစုံထိတွေ့မှုအတွေ့အကြုံကို အချက်များစွာပေါင်းစပ်ခြင်းဖြင့် ဆုံးဖြတ်သည်။ ၎င်းတို့တွင် အဓိက ပါဝင်သည်- ထိတွေ့အာရုံခံ ဒီဇိုင်း၊ ထိတွေ့ IC၊ ဖန်ဝဲ၊ အာရုံခံလမ်းကြောင်း လမ်းကြောင်း၊ အဖုံးဖန်အထူ၊ လက်အိတ်-ထိတွေ့ ပံ့ပိုးမှု၊ EMI/ESD ပတ်၀န်းကျင်၊ optical lamination လုပ်ငန်းစဉ်နှင့် လက်ခံဆောင်ရွက်ပေးသည့် စနစ်တို့ ဖြစ်သည်။ ထို့ကြောင့်၊ USB နှင့် I²C အကြားရွေးချယ်ခြင်းသည် စက်မှုလုပ်ငန်းသုံး ထိတွေ့မှုဘောင်ကို ဖော်ဆောင်ရာတွင် အဆင့်တစ်ဆင့်မျှသာဖြစ်ပြီး ထိတွေ့စွမ်းဆောင်ရည်ကို မထိခိုက်စေပါ။
ပရောဂျက်ဒီဇိုင်းအစတွင်၊ အောက်ပါအချက်ငါးချက်ကို အခြေခံ၍ သင့်လျော်သော interface ကို သင်ဆုံးဖြတ်နိုင်သည်-
●Host Platform ကိုစစ်ဆေးပါ- ထိတွေ့ panel ကို စက်မှု PC၊ Android မားသားဘုတ်၊ Linux စနစ် သို့မဟုတ် MCU နှင့် ချိတ်ဆက်မည်လား။
● ပင်မထိန်းချုပ်ကိရိယာကို စစ်ဆေးပါ- မားသားဘုတ်သည် USB သို့မဟုတ် I²C အင်တာဖေ့စ်များကို ပေးဆောင်ထားပြီးဖြစ်ပါသလား။
● စက်ပိုင်းဆိုင်ရာ ဖွဲ့စည်းပုံကို စစ်ဆေးပါ- ထိတွေ့ panel controller ကို မည်သည့်နေရာတွင် ထားရှိမည်နည်း။ FPC သို့မဟုတ် ribbon cable သည် မည်မျှကြာသင့်သနည်း။ ချိတ်ဆက်ကိရိယာကို မည်သည့်နေရာတွင် တပ်ဆင်မည်နည်း။
● ဆော့ဖ်ဝဲလ်ပတ်ဝန်းကျင်ကို စစ်ဆေးပါ- ဖွံ့ဖြိုးတိုးတက်ရေးအဖွဲ့တွင် လိုအပ်သော ဒရိုက်ဘာ သို့မဟုတ် ဖိုင်းဝဲပံ့ပိုးမှု ရှိနှင့်ပြီးပြီလား။
● ထုတ်လုပ်မှုအစီအစဥ်ကို စစ်ဆေးပါ- ထုတ်ကုန်သည် အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုသို့ ဝင်ရောက်တော့မည်ဆိုပါက၊ နောက်ဆုံး PCB ဒီဇိုင်းမတိုင်မီ ကြားခံရွေးချယ်မှုကို အတည်ပြုရပါမည်။
မျက်နှာပြင်အရွယ်အစားပေါ်အခြေခံ၍ ပရော်ဖက်ရှင်နယ်စက်မှုလက်မှုထိတွေ့ panel ကိုရွေးချယ်မသင့်ပါ။ ပြီးပြည့်စုံသောဖြေရှင်းချက်တစ်ခုသည် အောက်ပါအချက်များကို ကျယ်ကျယ်ပြန့်ပြန့် ထည့်သွင်းစဉ်းစားရန် လိုအပ်သည်-
ထိတွေ့နည်းပညာ → အာရုံခံကိရိယာ → ကွန်ထရိုး IC → မျက်နှာပြင် → အဖုံးဖန်ခွက် → FPC → ဖမ်ဝဲ → စက်ပိုင်းဆိုင်ရာ ပေါင်းစပ်မှု → အပလီကေးရှင်း ပတ်ဝန်းကျင်
ဤအလုံးစုံသောချဉ်းကပ်နည်းသည် စက်မှုစက်ပစ္စည်းများ၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ အလိုအလျောက်စနစ်များနှင့် ရေရှည်လည်ပတ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသော အခြားထုတ်ကုန်များအတွက် အထူးအရေးကြီးပါသည်။
ထို့ကြောင့်၊ မှန်ကန်သောအင်တာဖေ့စ်သည် အမြင့်ဆုံးသတ်မှတ်ချက်များနှင့်အတူ သေချာပေါက်မဟုတ်သော်လည်း ဖောက်သည်၏ပြီးပြည့်စုံသောထုတ်ကုန်တွင် စိတ်ချယုံကြည်စွာ ပေါင်းစည်းနိုင်သည့်တစ်ခုဖြစ်သည်။
အကယ်၍ သင်သည် စက်မှုလုပ်ငန်းသုံး HMI များ၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ အလိုအလျောက်စနစ်များ၊ ဝန်ဆောင်မှုပေးသော kiosks သို့မဟုတ် embedded ထုတ်ကုန်များကို ဖော်ဆောင်နေပါက၊ ကျေးဇူးပြု၍ သင်၏ထိတွေ့မျက်နှာပြင်အရွယ်အစား၊ လက်ခံဆောင်ရွက်ပေးသည့်ပလပ်ဖောင်း၊ လည်ပတ်မှုစနစ်၊ စက်ပိုင်းဆိုင်ရာပုံဆွဲများနှင့် အင်တာဖေ့စ်လိုအပ်ချက်များကို ပေးပါ။
SKY-TDMထိတွေ့အကန့်များသည် သင့်ပရောဂျက်အတွက် အသင့်တော်ဆုံးသော ထိတွေ့ panel နှင့် အင်တာဖေ့စ်ဖွဲ့စည်းပုံကို အကြံပြုနိုင်သည်။
စိတ်ကြိုက် USB၊ I²C သို့မဟုတ် ပေါင်းစပ် USB + I²C capacitive touch spanel ဖြေရှင်းချက်များအတွက် ယနေ့ ကျွန်ုပ်တို့ထံ ဆက်သွယ်ပါ။
