2-HDMI မှ LVDS TTL အင်တာဖေ့စ် AD Board သည် စက်မှု LCD ပေါင်းစပ်မှုကို ရိုးရှင်းအောင် မည်သို့လုပ်ဆောင်နိုင်မည်နည်း။

စက်မှုလုပ်ငန်းသုံးပစ္စည်းများသည် ပြောင်းလွယ်ပြင်လွယ် ဗီဒီယိုသွင်းအားစုများနှင့် ယုံကြည်စိတ်ချရသော TFT LCD ချိတ်ဆက်မှု လိုအပ်သည့်အခါ၊2-HDMI မှ LVDS TTL Interface AD ​​BoardထံမှSKY-TDMလက်တွေ့ကျသော controller ဖြေရှင်းချက်ပေးသည်။ စက်မှုလုပ်ငန်းသုံး display ပေါင်းစပ်မှုအတွက် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် dual HDMI ထည့်သွင်းမှုများ၊ LVDS နှင့် TTL အထွက်များ၊ ပြုပြင်နိုင်သော Firmware နှင့် LCD panels များကို 7 လက်မမှ 32 လက်မအထိ ပံ့ပိုးပေးကာ OEM developer များအား ဟာ့ဒ်ဝဲပေါင်းစပ်မှုကို ရိုးရှင်းစေပြီး ဖွံ့ဖြိုးတိုးတက်မှုကြိုးပမ်းအားထုတ်မှုကို လျှော့ချပေးသည်။

ဖန်သားပြင် ထိန်းချုပ်ကိရိယာသည် ဗီဒီယိုအချက်ပြမှုများကို ပြောင်းလဲခြင်းထက် ပိုမိုလုပ်ဆောင်ရပါမည်။ ၎င်းသည် LCD အင်တာဖေ့စ်နှင့် ကိုက်ညီရန်၊ တည်ငြိမ်သော ရုပ်ပုံထုတ်လွှင့်မှုကို ထိန်းသိမ်းရန်၊ လိုအပ်သော ဘောင်အချိန်ကို ပံ့ပိုးပေးပြီး စက်ကိရိယာသက်တမ်းတစ်လျှောက်လုံး အားကိုးအားထားပြုရန် လိုအပ်သည်။ ဟိ2-HDMI မှ LVDS TTL Interface AD ​​Boardဤလက်တွေ့ကျသော လိုအပ်ချက်များကို ရေးဆွဲထားသည်။ HDMI ဗီဒီယိုရင်းမြစ်နှစ်ခုကို လက်ခံပြီး LVDS သို့မဟုတ် RGB TTL အထွက်အင်တာဖေ့စ်များကို ပံ့ပိုးပေးခြင်းဖြင့်၊ ၎င်းသည် စက်မှုလုပ်ငန်းသုံး TFT LCD panels များကို ရွေးချယ်သည့်အခါ စက်ပစ္စည်းဒီဇိုင်နာများကို ပိုမိုပြောင်းလွယ်ပြင်လွယ်ဖြစ်စေသည်။ ၎င်း၏ configureable firmware သည် ကြည်လင်ပြတ်သားမှု၊ အချိန်ကိုက်မှု၊ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များ၊ နောက်ခံအလင်းထိန်းချုပ်မှု၊ OSD ဆက်တင်များနှင့် အခြားပရောဂျက်လိုအပ်ချက်များနှင့်လည်း လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။ ၎င်းသည် ဘုတ်အဖွဲ့သည် စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ ကိုယ်တိုင်ဝန်ဆောင်မှုဆိုင်များ၊ ဒစ်ဂျစ်တယ် ဆိုင်းဘုတ်များ၊ သယ်ယူပို့ဆောင်ရေးကိရိယာများနှင့် မြှုပ်ထားသော မျက်နှာပြင်စနစ်များအတွက် သင့်လျော်စေသည်။

မာတိကာ

1. 2-HDMI to LVDS TTL Interface AD ​​Board ဆိုတာ ဘာလဲ
2. Dual HDMI Input သည် Industrial Display များတွင် အဘယ်ကြောင့် အရေးကြီးသနည်း။
3. LVDS နှင့် TTL Output များသည် LCD Compatibility ကို မည်သို့တိုးတက်စေသနည်း။
4. ထည့်သွင်းစဉ်းစားရန် အဓိကအချက်များကား အဘယ်နည်း။
5. ဒီ Display Controller ကို ဘယ်မှာသုံးနိုင်မလဲ။
6. ၎င်းသည် OEM Display ပေါင်းစပ်မှုကို မည်သို့ရိုးရှင်းစေသနည်း။
7. Controller Board ၏ နည်းပညာပိုင်းဆိုင်ရာ ခြုံငုံသုံးသပ်ချက်
8. အမေးများသောမေးခွန်းများ
9. Custom Industrial Display Solution ကို ရယူပါ။

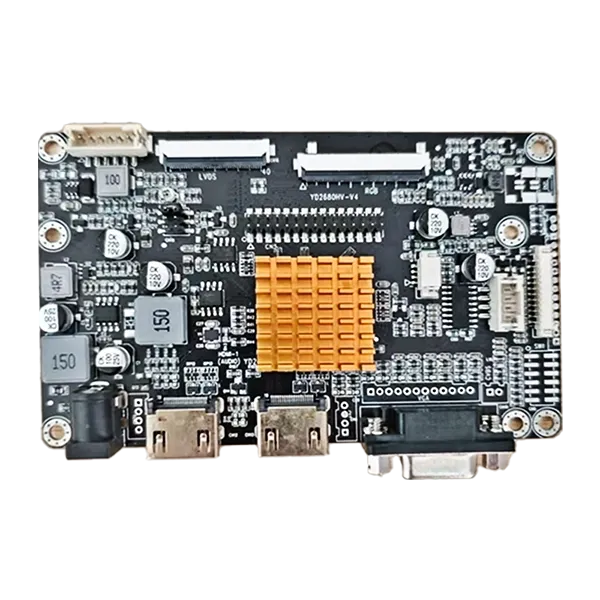

2-HDMI to LVDS TTL Interface AD ​​Board ဆိုတာ ဘာလဲ

အများအားဖြင့် LCD controller board ဟုခေါ်သော display AD board သည် ဗီဒီယိုရင်းမြစ်နှင့် LCD panel အကြား ဆက်သွယ်မှုအမှတ်အဖြစ် လုပ်ဆောင်သည်။ စက်မှုလုပ်ငန်းသုံးပစ္စည်းများတွင်၊ ဗီဒီယိုရင်းမြစ်သည် ရွေးချယ်ထားသော TFT LCD အကန့်တွင် LVDS သို့မဟုတ် TTL မျက်နှာပြင်ကို လိုအပ်နိုင်သော်လည်း ဗီဒီယိုအရင်းအမြစ်သည် HDMI အချက်ပြမှုကို ပေးနိုင်ပါသည်။ ထိန်းချုပ်သူသည် သင့်လျော်သော LCD မျက်နှာပြင်သို့ ပို့ဆောင်နိုင်ရန် ဝင်လာသော ဗီဒီယိုအချက်ပြမှုကို ဘာသာပြန်ပြီး လုပ်ဆောင်ပါသည်။

ဟိ2-HDMI မှ LVDS TTL Interface AD ​​Boardဤပေါင်းစပ်မှုအမျိုးအစားအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် HDMI ဗီဒီယိုထည့်သွင်းမှုနှစ်ခုကို ပံ့ပိုးပေးကာ တွဲဖက်အသုံးပြုနိုင်သည့် စက်မှုလုပ်ငန်းသုံး TFT LCD panel များအတွက် LVDS သို့မဟုတ် RGB TTL အထွက်ကို ပံ့ပိုးပေးနိုင်သည်။ ထုတ်ကုန်သတ်မှတ်ချက်များအရ၊ ၎င်းကို သတ်မှတ်ထားသော panel လိုအပ်ချက်ပေါ်မူတည်၍ ခန့်မှန်းခြေအားဖြင့် 7 လက်မမှ 32 လက်မအထိ စက်မှု TFT မျက်နှာပြင်များအတွက် ပြင်ဆင်သတ်မှတ်နိုင်သည်။

OEM ပရောဂျက်များအတွက်၊ ဤချဉ်းကပ်မှုသည် panel မော်ဒယ်များ သို့မဟုတ် စက်ပစ္စည်းဖွဲ့စည်းပုံများကို ပြောင်းလဲသည့်အခါ မျက်နှာပြင် အီလက်ထရွန်နစ်ပစ္စည်းတစ်ခုလုံးကို ပြန်လည်ဒီဇိုင်းထုတ်ရန် လိုအပ်မှုကို လျှော့ချနိုင်သည်။ ယင်းအစား အင်ဂျင်နီယာများသည် သင့်လျော်သော controller configuration တစ်ခုကို ရွေးချယ်ပြီး LCD ၏ ကြည်လင်ပြတ်သားမှု၊ အချိန်ကိုက်မှု၊ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် ပါဝါလိုအပ်ချက်များကို အတည်ပြုနိုင်သည်။

Dual HDMI Input သည် Industrial Display များတွင် အဘယ်ကြောင့် အရေးကြီးသနည်း။

စက်မှုလုပ်ငန်းစနစ်များသည် ဗီဒီယိုရင်းမြစ်များစွာကို ပိုမိုအသုံးပြုလာကြသည်။ ဥပမာအားဖြင့်၊ စက်တစ်ခုသည် စက်မှုကင်မရာ၊ စစ်ဆေးရေးစနစ်၊ ထည့်သွင်းထားသော ကွန်ပျူတာ သို့မဟုတ် အလယ်တန်းလုပ်ဆောင်ခြင်းယူနစ်မှ အချက်ပြမှုကို လက်ခံရရှိချိန်တွင် ကွန်ပျူတာမှ အချက်အလက်များကို ပြသရန် လိုအပ်ပါသည်။

HDMI အဝင်နှစ်ခုပါသော ထိန်းချုပ်ကိရိယာသည် ဒစ်ဂျစ်တယ်ဗီဒီယိုရင်းမြစ်နှစ်ခုကို ချိတ်ဆက်ကာ ၎င်းတို့ကြားတွင် ပြောင်းရန် အဆင်ပြေသောနည်းလမ်းကို ပံ့ပိုးပေးသည်။ ၎င်းသည် အပလီကေးရှင်းတိုင်းတွင် အပိုပြင်ပပြောင်းကိရိယာတစ်ခု မလိုအပ်ဘဲ စနစ်တည်ဆောက်ပုံအား ပိုမိုပြောင်းလွယ်ပြင်လွယ်ဖြစ်စေနိုင်သည်။

• ဗီဒီယိုရင်းမြစ်များစွာ-HDMI ထည့်သွင်းမှုနှစ်ခုသည် စနစ်ပြောင်းလွယ်ပြင်လွယ်ကို ပေးစွမ်းသည်။
• စနစ်ပေါင်းစည်းမှု-ဗီဒီယို-ရင်းမြစ် ကူးပြောင်းခြင်းကို ပြသမှု တည်ဆောက်မှုတွင် ထည့်သွင်းနိုင်သည်။
• စက်ပစ္စည်း အဆင့်မြှင့်တင်မှုများလက်ရှိစနစ်များသည် HDMI အခြေခံ ဗီဒီယိုရင်းမြစ်အသစ်များနှင့် လိုက်လျောညီထွေဖြစ်စေနိုင်သည်။
• ဒီဇိုင်းပြောင်းလွယ်ပြင်လွယ်-အင်ဂျင်နီယာများသည် မတူညီသော ရင်းမြစ်ဖွဲ့စည်းပုံများပတ်လည်တွင် ပြသမှုစနစ်များကို ဖန်တီးနိုင်သည်။

ဤအင်္ဂါရပ်သည် စက်မှုလုပ်ငန်း HMI စနစ်များ၊ ထိန်းချုပ်ရေးဂိတ်များ၊ စစ်ဆေးရေးကိရိယာများ၊ ကီအိုစများနှင့် ပြသမှုရင်းမြစ် ပြောင်းလွယ်ပြင်လွယ် အရေးကြီးသည့် အခြားထုတ်ကုန်များအတွက် အထူးအသုံးဝင်သည်။

LVDS နှင့် TTL Output များသည် LCD Compatibility ကို မည်သို့တိုးတက်စေသနည်း။

LCD panel များအားလုံးသည် တူညီသော လျှပ်စစ်မျက်နှာပြင်ကို အသုံးမပြုပါ။ စက်မှု TFT အပလီကေးရှင်းများတွင် အဖြစ်များသော မျက်နှာပြင်နှစ်ခုမှာ LVDS နှင့် TTL/RGB ဖြစ်သည်။ မှားယွင်းသော ထိန်းချုပ်ကိရိယာ အင်တာဖေ့စ်ကို ရွေးချယ်ခြင်းသည် လိုက်ဖက်ညီမှုမရှိခြင်း၊ မတည်မငြိမ်ပုံများ သို့မဟုတ် ဟာ့ဒ်ဝဲ ဒီဇိုင်းကို ထပ်ဆောင်းခြင်းဆီသို့ ဦးတည်သွားစေနိုင်သည်။

LVDS နှင့် TTL အထွက်နှစ်ခုလုံးကို ပံ့ပိုးပေးခြင်းဖြင့် တွဲဖက်အသုံးပြုနိုင်သော LCD panel များကို ရွေးချယ်သည့်အခါ စနစ်ဒီဇိုင်နာများကို ရွေးချယ်စရာများ ပိုမိုပေးသည်။ ထိန်းချုပ်သူ၏ LVDS ချိတ်ဆက်မှုများတွင် သီးခြားကွဲပြားသည့်အချက်ပြအတွဲများပါရှိပြီး ၎င်း၏ TTL မျက်နှာပြင်သည် တွဲဖက်အသုံးပြုနိုင်သည့် panels အတွက် RGB ဒေတာနှင့် ထပ်တူပြုမှုအချက်ပြမှုများကို ပံ့ပိုးပေးပါသည်။

အင်ဂျင်နီယာများသည် တိကျသော LCD မော်ဒယ်၊ ကြည်လင်ပြတ်သားမှု၊ အချိန်အတိုင်းအတာ ကန့်သတ်ချက်များ၊ ဗို့အားလိုအပ်ချက်များ၊ ချိတ်ဆက်ကိရိယာ ဖွဲ့စည်းမှုပုံစံနှင့် ပင်မထုတ်လုပ်မီတွင် ပင်ကို မြေပုံဆွဲခြင်းတို့ကို အမြဲအတည်ပြုသင့်သည်။ အင်တာဖေ့စ်သဟဇာတဖြစ်မှုသည် အင်တာဖေ့စ်အမည်တစ်ခုတည်းထက် ပြီးပြည့်စုံသော panel specification ပေါ်တွင်မူတည်သည်။

ထည့်သွင်းစဉ်းစားရန် အဓိကအချက်များကား အဘယ်နည်း။

စက်မှုလုပ်ငန်းသုံး LCD ထိန်းချုပ်ကိရိယာကို ရွေးချယ်ခြင်းသည် အဝင်နှင့် အထွက်ချိတ်ဆက်ကိရိယာများ ရုပ်ပိုင်းဆိုင်ရာ ကိုက်ညီမှုရှိမရှိ စစ်ဆေးခြင်းထက် ပိုလိုအပ်ပါသည်။ လျှပ်စစ်ဆိုင်ရာ သတ်မှတ်ချက်များ၊ ဆော့ဖ်ဝဲဖွဲ့စည်းပုံ၊ အကန့်အချိန်ကိုက်၊ နောက်ခံအလင်းလိုအပ်ချက်များနှင့် ရေရှည်ထောက်ပံ့ရေးဆိုင်ရာ ထည့်သွင်းစဉ်းစားချက်များအားလုံးသည် ပရောဂျက်၏ယုံကြည်စိတ်ချရမှုကို ထိခိုက်စေနိုင်သည်။

Dual HDMI ဗီဒီယို ထည့်သွင်းမှုများ

HDMI ထည့်သွင်းမှုနှစ်ခုသည် ဒစ်ဂျစ်တယ်ဗီဒီယိုရင်းမြစ်များစွာကို ချိတ်ဆက်နိုင်ပြီး စနစ်လိုအပ်ချက်အရ သင့်လျော်သောအရင်းအမြစ်ကို ရွေးချယ်ရန် စက်ပစ္စည်းဒီဇိုင်နာများကို ခွင့်ပြုသည်။

LVDS နှင့် TTL အထွက်ပံ့ပိုးမှု

အထွက်အမျိုးအစားနှစ်မျိုးလုံးကို ပံ့ပိုးပေးခြင်းသည် လိုက်ဖက်ညီသော TFT LCD panels များ၏ အကွာအဝေးကို ချဲ့ထွင်ပြီး OEM ပရောဂျက်တစ်ခုမှ မတူညီသော မျက်နှာပြင်ပုံစံများကို အသုံးပြုသောအခါ ဟာ့ဒ်ဝဲဒီဇိုင်းကို လျှော့ချနိုင်သည်။

Flexible Firmware Configuration

Firmware ကို LCD ကြည်လင်ပြတ်သားမှု ၊ အချိန်အတိုင်းအတာ ကန့်သတ်ချက်များ ၊ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များ ၊ OSD လိုအပ်ချက်များ ၊ စတင်ခြင်း လိုဂိုများနှင့် အခြား အပလီကေးရှင်း သီးသန့် ဆက်တင်များ အရ စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ စံ controller configuration တစ်ခုမလုံလောက်သော OEM နှင့် ODM စက်ပစ္စည်းများအတွက် အထူးတန်ဖိုးရှိပါသည်။

စက်မှုဆန်သော ဒီဇိုင်း

ဘုတ်အဖွဲ့သည် တည်ငြိမ်သောအချက်ပြလုပ်ဆောင်မှု၊ အနှောင့်အယှက်လျှော့ချမှု၊ အစိတ်အပိုင်းရရှိနိုင်မှုနှင့် ရေရှည်လည်ပတ်မှုအပေါ် အာရုံစိုက်ထားသည့် ဒီဇိုင်းထည့်သွင်းစဉ်းစားမှုများဖြင့် စဉ်ဆက်မပြတ်စက်မှုလုပ်ငန်းအသုံးချမှုများအတွက် ရည်ရွယ်ပါသည်။

ကျစ်ကျစ်လစ်လစ် ပေါင်းစပ်ခြင်း။

သီးသန့် controller board တစ်ခုသည် မြှုပ်သွင်းထားသော ပစ္စည်းများ၏ အတွင်းပိုင်း display တည်ဆောက်ပုံကို ရိုးရှင်းစေပြီး အင်ဂျင်နီယာများအား LCD ချိတ်ဆက်မှုများ၊ နောက်ခံအလင်းထိန်းချုပ်မှု၊ အချက်ပြပြောင်းလဲခြင်းနှင့် သတ်မှတ်ထားသော ဟာ့ဒ်ဝဲပလပ်ဖောင်းအတွင်း ဆက်စပ်ဖော်ပြမှုလုပ်ဆောင်ချက်များကို အင်ဂျင်နီယာများအား ကူညီပေးနိုင်သည်။

ဒီ Display Controller ကို ဘယ်မှာသုံးနိုင်မလဲ။

Controller သည် HDMI input ပျော့ပြောင်းမှုကို LVDS နှင့် TTL LCD အထွက်ရွေးချယ်မှုများဖြင့် ပေါင်းစပ်ထားသောကြောင့်၊ ၎င်းသည် မြှုပ်သွင်းထားသော ကျယ်ပြန့်သော နှင့် စက်မှုလုပ်ငန်းသုံး display applications များကို ဝန်ဆောင်မှုပေးနိုင်ပါသည်။

သင့်လျော်သောဖွဲ့စည်းပုံသည် စက်ကိရိယာ၏လည်ပတ်မှုပတ်ဝန်းကျင်၊ LCD မော်ဒယ်၊ ဗီဒီယိုအရင်းအမြစ်၊ ကြည်လင်ပြတ်သားမှု၊ စက်ပိုင်းဆိုင်ရာနေရာနှင့် ပါဝါဗိသုကာအပေါ်မူတည်သည်။ ထို့ကြောင့် အမြောက်အမြားထုတ်လုပ်ခြင်းမပြုမီ အင်ဂျင်နီယာဆိုင်ရာ စိစစ်မှုကို အပြီးသတ်သင့်သည်။

၎င်းသည် OEM Display ပေါင်းစပ်မှုကို မည်သို့ရိုးရှင်းစေသနည်း။

OEM ပရောဂျက်တစ်ခုသည် LCD panel၊ ထိတွေ့မျက်နှာပြင်၊ ထိန်းချုပ်ကိရိယာ၊ ကေဘယ်လ်များ၊ ဖိုင်းဝဲ၊ နောက်ခံအလင်းနှင့် စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံတို့ကို အတူတကွလုပ်ဆောင်ရန် လိုအပ်သောအခါတွင် Display ပေါင်းစပ်မှုသည် ရှုပ်ထွေးလာနိုင်သည်။ ပစ်မှတ် LCD အနီးတစ်ဝိုက်တွင် ပြင်ဆင်သတ်မှတ်နိုင်သည့် ကွန်ထရိုးဘုတ်တစ်ခုသည် ဤပေါင်းစပ်မှုဆိုင်ရာ စိန်ခေါ်မှုအချို့ကို လျှော့ချနိုင်သည်။

SKY-TDM သည် LCD ရွေးချယ်မှု၊ ထိန်းချုပ်မှုပုံစံဖွဲ့စည်းမှု၊ ထိတွေ့မျက်နှာပြင် စိတ်ကြိုက်ပြင်ဆင်မှု၊ အလင်းချိတ်ဆက်မှု၊ ကာဗာဖန်၊ အင်တာဖေ့စ်ကေဘယ်လ်များနှင့် ဆက်စပ်သော မျက်နှာပြင်ပေါင်းစပ်မှုဆိုင်ရာ လိုအပ်ချက်များကို ပံ့ပိုးပေးပါသည်။ ၎င်း၏အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်များတွင် ISO 9001၊ ISO 13485 နှင့် IATF 16949 အသိအမှတ်ပြုလက်မှတ်များပါဝင်ပြီး Controller boards များသည် ကုမ္ပဏီ၏ထုတ်ကုန်အချက်အလက်များအရ တင်ပို့ခြင်းမပြုမီတွင် လုပ်ငန်းဆိုင်ရာစမ်းသပ်မှုပြုလုပ်ရမည်ဖြစ်သည်။

OEM နှင့် ODM သုံးစွဲသူများအတွက် အင်ဂျင်နီယာပံ့ပိုးမှုတွင် အောက်ပါတို့ ပါဝင်နိုင်သည်။

• LCD ကြည်လင်ပြတ်သားမှုနှင့် အချိန်ကိုက်ဖွဲ့စည်းမှု
• LVDS pin mapping နှင့် TTL အချိန်ချိန်ညှိမှု
• Firmware ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။
• နောက်ခံအလင်းနှင့် အလင်းအမှောင် ထိန်းချုပ်မှု
• OSD ဘာသာစကား ဖွဲ့စည်းမှု
• စတင်ခြင်းလိုဂို စိတ်ကြိုက်ပြင်ဆင်ခြင်း။
• ကေဘယ်ကြိုးနှင့် ချိတ်ဆက်ကိရိယာ ဖွဲ့စည်းမှု
• စက်တပ်ဆင်ခြင်းလိုအပ်ချက်များ
• LCD နှင့် touch panel ကိုက်ညီမှုရှိသည်။

ဤပေါင်းစပ်ချဉ်းကပ်နည်းသည် ပြသမှုလိုက်ဖက်ညီမှုနှင့် ရေရှည်အစိတ်အပိုင်းရရှိနိုင်မှုတို့သည် အရေးကြီးသောဒီဇိုင်းထည့်သွင်းစဉ်းစားသည့်ပရောဂျက်များအတွက် အထူးတန်ဖိုးရှိနိုင်ပါသည်။

Controller Board ၏ နည်းပညာပိုင်းဆိုင်ရာ ခြုံငုံသုံးသပ်ချက်

အောက်ဖော်ပြပါဇယားသည် ဤထိန်းချုပ်ကိရိယာဖြေရှင်းချက်၏ အရေးကြီးသောဝိသေသလက္ခဏာများကို အကျဉ်းချုံးပြီး ဖန်သားပြင်စနစ်တည်ဆောက်မှုအတွင်း ၎င်းတို့၏လက်တွေ့ဆက်စပ်မှုကို ရှင်းပြထားသည်။

အမှန်တကယ်ပင် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များနှင့် လျှပ်စစ်ဖွဲ့စည်းပုံများကို ပစ်မှတ် LCD ဒေတာစာရွက်ပေါ်တွင် အမြဲတမ်းစစ်ဆေးသင့်သည်။ ဥပမာအားဖြင့်၊ LVDS အင်တာဖေ့စ်သည် ကွဲပြားသော TX အချက်ပြအတွဲများကို အသုံးပြုသော်လည်း TTL အင်တာဖေ့စ်တွင် RGB ဒေတာ၊ DE၊ VS၊ HS၊ DCLK နှင့် ဆက်စပ်ထိန်းချုပ်မှုအချက်ပြမှုများ ပါဝင်ပါသည်။ အောင်မြင်စွာ ပေါင်းစည်းရန်အတွက် မှန်ကန်သော pin mapping သည် မရှိမဖြစ်လိုအပ်ပါသည်။

အမေးများသောမေးခွန်းများ

1. မည်သည့် LCD panel များကို ဤ controller သို့ ချိတ်ဆက်နိုင်သနည်း။

လိုက်ဖက်ညီသော LVDS သို့မဟုတ် TTL အင်တာဖေ့စ်များကို အသုံးပြု၍ ကျယ်ပြန့်သောစက်မှုလုပ်ငန်း TFT LCD panels များအတွက် controller ကို configure လုပ်နိုင်ပါသည်။ သတ်မှတ်ထားသော မော်ဒယ်နှင့် လျှပ်စစ်လိုအပ်ချက်များပေါ်မူတည်၍ ခန့်မှန်းခြေ 7-32 လက်မ အကွာအဝေးရှိ အကန့်များကို ပံ့ပိုးနိုင်ပါသည်။ LCD မော်ဒယ်နံပါတ်ကို ပံ့ပိုးပေးခြင်းဖြင့် အင်ဂျင်နီယာအဖွဲ့သည် လိုက်ဖက်ညီမှုကို အတည်ပြုနိုင်မည်ဖြစ်သည်။

2. firmware ကို OEM ပရောဂျက်အတွက် စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ Firmware စိတ်ကြိုက်ပြင်ဆင်ခြင်းသည် LCD ကြည်လင်ပြတ်သားမှု၊ အချိန်သတ်မှတ်မှု ကန့်သတ်ချက်များ၊ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များ၊ OSD ဆက်တင်များ၊ စတင်သည့် လိုဂိုများနှင့် အခြားသော ပရောဂျက်ဆိုင်ရာ လိုအပ်ချက်များကို လွှမ်းခြုံနိုင်သည်။

3. ဘုတ်သည် LVDS နှင့် TTL LCD panel များကို ပံ့ပိုးပေးပါသလား။

ဟုတ်ကဲ့။ ထိန်းချုပ်ကိရိယာသည် LVDS နှင့် RGB TTL အထွက်ရွေးချယ်စရာ နှစ်မျိုးလုံးကို ပေးစွမ်းရန် ဒီဇိုင်းထုတ်ထားပြီး မတူညီသော လိုက်ဖက်ညီသော စက်မှုလုပ်ငန်းသုံး TFT LCD ပုံစံများကို ပံ့ပိုးပေးနိုင်မည်ဖြစ်သည်။

4. HDMI အရင်းအမြစ်နှစ်ခုကို တစ်ချိန်တည်းတွင် ချိတ်ဆက်နိုင်ပါသလား။

ဘုတ်အဖွဲ့သည် ပြင်ဆင်ထားသော အပလီကေးရှင်းအရ အရင်းအမြစ်ရွေးချယ်မှုဖြင့် တွဲဖက်အသုံးပြုနိုင်သည့် ဒစ်ဂျစ်တယ်ဗီဒီယိုရင်းမြစ်နှစ်ခုကို ပြသသည့်စနစ်တွင် ထည့်သွင်းနိုင်စေမည့် HDMI input interface နှစ်ခုကို ထောက်ပံ့ပေးသည်။

5. ဤထိန်းချုပ်ကိရိယာသည် စဉ်ဆက်မပြတ်စက်မှုလုပ်ငန်းသုံးများအတွက် သင့်လျော်ပါသလား။

ထုတ်ကုန်သည် တည်ငြိမ်သော အချက်ပြလုပ်ဆောင်မှု၊ အနှောင့်အယှက်ထိန်းချုပ်မှု၊ စက်မှုလုပ်ငန်းကို ဦးတည်သည့် အစိတ်အပိုင်းများနှင့် ရေရှည်ထောက်ပံ့ရေးဆိုင်ရာ ထည့်သွင်းစဉ်းစားမှုများကို အလေးပေးခြင်းဖြင့် စက်မှုလုပ်ငန်းဆိုင်ရာအသုံးချမှုများနှင့် စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

6. SKY-TDM သည် ပြီးပြည့်စုံသော display တပ်ဆင်မှုကို ပံ့ပိုးပေးနိုင်ပါသလား။

ဟုတ်ကဲ့။ SKY-TDM သည် စက်မှု LCD panel များ၊ capacitive သို့မဟုတ် resistive touch screens၊ controller boards၊ interface cables၊ optical bonding၊ cover glass နှင့် သက်ဆိုင်ရာ OEM/ODM အင်ဂျင်နီယာဝန်ဆောင်မှုများ အပါအဝင် ပိုမိုကျယ်ပြန့်သော display ပေါင်းစပ်လိုအပ်ချက်များကို ပံ့ပိုးပေးနိုင်ပါသည်။

Custom Industrial Display Solution ကို ရယူပါ။

မှန်ကန်သော LCD Controller ကိုရွေးချယ်ခြင်းသည် တည်ငြိမ်သောစက်မှုလုပ်ငန်းသုံး display စနစ်တစ်ခုတည်ဆောက်ရာတွင် အရေးကြီးသောခြေလှမ်းတစ်ခုဖြစ်သည်။ dual HDMI ထည့်သွင်းမှုများ၊ LVDS နှင့် TTL အထွက် လိုက်ဖက်ညီမှု၊ ပြုပြင်နိုင်သော ဖာမ်းဝဲနှင့် LCD ကိုက်ညီမှုနှင့် ပေါင်းစပ်မှုအတွက် အင်ဂျင်နီယာဆိုင်ရာ ပံ့ပိုးမှုဖြင့်၊ ဤထိန်းချုပ်ကိရိယာသည် OEM ဆော့ဖ်ဝဲအင်ဂျင်နီယာများအား ၎င်းတို့၏ သီးခြားနည်းပညာဆိုင်ရာ လိုအပ်ချက်များဝန်းကျင်ရှိ ပြသမှုစနစ်များကို ဖန်တီးရာတွင် ကူညီပေးနိုင်ပါသည်။ စက်မှု HMI အသစ်၊ ဆေးဘက်ဆိုင်ရာကိရိယာ၊ ကီအိုစခ်၊ သယ်ယူပို့ဆောင်ရေးပြသမှု သို့မဟုတ် မြှုပ်သွင်းထားသော ပစ္စည်းပရောဂျက်ကို အကဲဖြတ်နေပါက၊ 2-HDMI to LVDS TTL Interface AD ​​Board နှင့် ပတ်သက်၍ ပိုမိုလေ့လာပါ။ကြှနျုပျတို့ကိုဆကျသှယျရနျသင်၏ LCD မော်ဒယ်၊ ကြည်လင်ပြတ်သားမှု၊ အင်တာဖေ့စ်အမျိုးအစား၊ ပမာဏနှင့် ပရောဂျက်လိုအပ်ချက်များနှင့်အတူ။ SKY-TDM သည် သင့်အပလီကေးရှင်းအတွက် လက်တွေ့ကျသော မျက်နှာပြင်ပြသမှုဖြေရှင်းချက်ကို ဖော်ထုတ်ရန် ကူညီပေးနိုင်ပါသည်။
