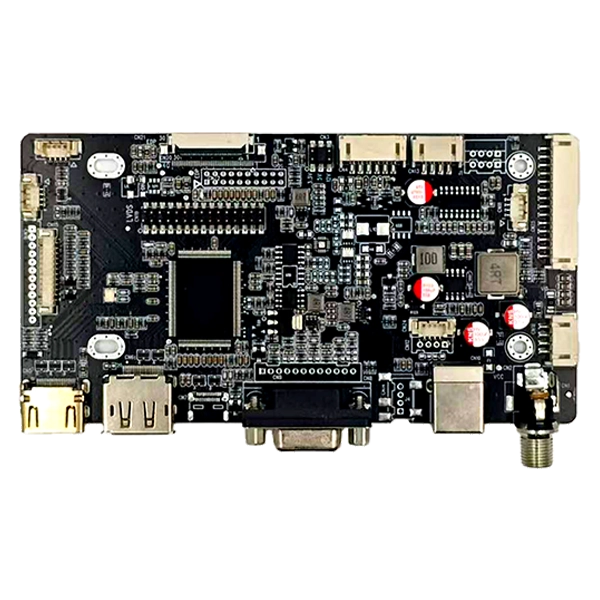

HDMI နှင့် DP နှင့် VGA နှင့် Type C မှ LVDS EDP Interface AD ​​Board သည် စက်မှုမျက်နှာပြင်ပေါင်းစပ်မှုကို ရိုးရှင်းအောင် မည်သို့လုပ်ဆောင်နိုင်မည်နည်း။

SKY-TDMဖွံ့ဖြိုးတိုးတက်စေသည်။HDMI နှင့် DP နှင့် VGA နှင့် Type C To LVDS EDP Interface AD ​​BoardOEM များ၊ စနစ်ပေါင်းစည်းသူများ၊ နှင့် စက်မှုလုပ်ငန်းသုံးပစ္စည်းများထုတ်လုပ်သူများသည် LVDS သို့မဟုတ် eDP LCD panels များနှင့် ပြောင်းလွယ်ပြင်လွယ်ရှိသော display controller တစ်ခုမှတဆင့် ဗီဒီယိုရင်းမြစ်များစွာကို ချိတ်ဆက်ရန်။ HDMI၊ DisplayPort၊ VGA နှင့် USB Type-C သွင်းအားစုများကို LCD အထွက်ဖွဲ့စည်းပုံပုံစံများဖြင့် ပေါင်းစပ်ခြင်းဖြင့်၊ ဘုတ်အဖွဲ့သည် လိုအပ်သော မြှုပ်သွင်းထားသော display အက်ပ်များကို ပံ့ပိုးပေးနေစဉ် ဟာ့ဒ်ဝဲရှုပ်ထွေးမှုကို လျှော့ချပေးနိုင်ပါသည်။

ခေတ်မီစက်မှုလုပ်ငန်းသုံး display စနစ်များသည် မတူညီသော host ကွန်ပျူတာများ၊ ဂရပ်ဖစ်အင်တာဖေ့စ်များနှင့် LCD panels များနှင့် အလုပ်လုပ်ရန် လိုအပ်ပါသည်။ အင်တာဖေ့စ်တိုင်းအတွက် သီးခြားထိန်းချုပ်ကိရိယာကို အသုံးပြုခြင်းသည် အင်ဂျင်နီယာအလုပ်၊ စာရင်းလိုအပ်ချက်များနှင့် ပေါင်းစပ်ချိန်ကို တိုးမြင့်စေနိုင်သည်။ Multi-interface LCD ဒရိုက်ဗာဘုတ်သည် စက်မှုအဆင့် PCB တစ်ခုအတွင်း ဗီဒီယိုထည့်သွင်းမှုများနှင့် ပြသမှုအထွက်များကို ပေါင်းစပ်ခြင်းဖြင့် ပိုမိုလက်တွေ့ကျသောချဉ်းကပ်မှုကို ပေးပါသည်။

HDMI၊ DP၊ VGA နှင့် Type-C ကြားခံဖွဲ့စည်းပုံသည် ကျယ်ပြန့်သော host ပလပ်ဖောင်းများကို ပံ့ပိုးပေးသော်လည်း LVDS နှင့် eDP အထွက်များသည် ထိန်းချုပ်ကိရိယာကို မတူညီသော TFT LCD ဗိသုကာများအတွက် သင့်လျော်စေသည်။ ဘုတ်သည် ပြုပြင်နိုင်သော ဘောင်ဗို့အား၊ နောက်ခံအလင်းအထွက်၊ စက်မှုလုပ်ငန်းလည်ပတ်မှု အပူချိန်နှင့် OEM/ODM အင်ဂျင်နီယာဝန်ဆောင်မှုများကို ပံ့ပိုးပေးသောကြောင့် ၎င်းသည် စက်မှု HMIs၊ CNC စက်ကိရိယာများ၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ kiosks၊ စက်ရူပါရုံစနစ်များနှင့် မြှုပ်ထားသော display များအတွက် သင့်လျော်စေသည်။

မာတိကာ

စက်မှုပြကွက်များသည် အဘယ်ကြောင့် ဗီဒီယိုအင်တာဖေ့စ်များစွာ လိုအပ်သနည်း။

Controller Board သည် မတူညီသော Display Interface များကို မည်သို့ချိတ်ဆက်သနည်း။

Interface AD ​​Board ၏ အဓိကအင်္ဂါရပ်များကား အဘယ်နည်း။

ပင်မနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များကား အဘယ်နည်း။

ဒီ Display Controller ကို ဘယ်မှာသုံးနိုင်မလဲ။

OEM & ODM သည် Display ပေါင်းစပ်မှုကို ပိုမိုကောင်းမွန်အောင် မည်သို့ပံ့ပိုးပေးသနည်း။

အင်ဂျင်နီယာများသည် မှန်ကန်သော Display Controller ကို မည်သို့ရွေးချယ်သင့်သနည်း။

အမေးများသောမေးခွန်းများ

နောက်ဆုံး ယူသွားပါ။

စက်မှုပြကွက်များသည် အဘယ်ကြောင့် ဗီဒီယိုအင်တာဖေ့စ်များစွာ လိုအပ်သနည်း။

စက်မှုပြကွက်ပရောဂျက်များသည် ဟာ့ဒ်ဝဲဗိသုကာတစ်ခုတည်းကို လိုက်နာခဲပါသည်။ စက်တစ်ခုသည် DisplayPort ပါသည့် စက်မှုကွန်ပြူတာတစ်လုံးကို အသုံးပြုနိုင်ပြီး နောက်တစ်ခုသည် HDMI ကို အားကိုးနိုင်သော်လည်း စက်ပစ္စည်းအဟောင်းများသည် VGA ကို ဆက်လက်အသုံးပြုနိုင်ဆဲဖြစ်သည်။ မျက်နှာပြင်တွင်၊ LCD module သည် ၎င်း၏မျိုးဆက်၊ ရုပ်ထွက်၊ အရွယ်အစားနှင့် ဒီဇိုင်းပေါ်မူတည်၍ LVDS သို့မဟုတ် eDP ကို ​​အသုံးပြုနိုင်သည်။

၎င်းသည် ယေဘူယျ အင်ဂျင်နီယာဆိုင်ရာ စိန်ခေါ်မှုတစ်ရပ်ကို ဖန်တီးသည်- ဗီဒီယိုရင်းမြစ်နှင့် LCD အကန့်သည် တူညီသော အင်တာဖေ့စ်စံနှုန်းကို မလိုအပ်ပါ။ လိုက်လျောညီထွေရှိသော ထိန်းချုပ်ကိရိယာမပါဘဲ၊ အင်ဂျင်နီယာများသည် မတူညီသောပရောဂျက်များအတွက် မတူညီသော ပြောင်းလဲခြင်းဘုတ်များ လိုအပ်နိုင်သည်။

Multi-input display controller သည် ဤဗိသုကာလက်ရာကို ပံ့ပိုးပေးခြင်းဖြင့် ရိုးရှင်းစေနိုင်သည်။

• သာမန် ဒစ်ဂျစ်တယ် လက်ခံစနစ်များအတွက် HDMI ဗီဒီယို ရင်းမြစ်များ။
• ခေတ်မီစက်မှုကွန်ပျူတာများနှင့် မြှုပ်သွင်းထားသော ပလပ်ဖောင်းများအတွက် DisplayPort။
• အမွေအနှစ်ကွန်ပျူတာများနှင့် စက်ပစ္စည်းများကို အဆင့်မြှင့်တင်ခြင်းအတွက် VGA။
• တွဲဖက်သုံးနိုင်သော ကျစ်လစ်သိပ်သည်းသော ကွန်ပျူတာပလက်ဖောင်းများအတွက် DP Alt မုဒ်ဖြင့် USB Type-C။
• စက်မှုလုပ်ငန်းသုံး TFT LCD အကွက်များအတွက် LVDS အထွက်များ။
• အသစ်ထွက်ရှိထားသော စွမ်းဆောင်ရည်မြင့် LCD ဗိသုကာများအတွက် eDP အထွက်များ။

OEM ပရောဂျက်များအတွက်၊ ဤပြောင်းလွယ်ပြင်လွယ်သည် အိမ်ရှင်ပလက်ဖောင်းပြောင်းလဲသည့်အခါတိုင်း display အီလက်ထရွန်းနစ်ပစ္စည်းများကို ပြန်လည်ဒီဇိုင်းရေးဆွဲရန် လိုအပ်မှုကို လျှော့ချနိုင်မည်ဖြစ်သည်။

Controller Board သည် မတူညီသော Display Interface များကို မည်သို့ချိတ်ဆက်သနည်း။

LCD driver သို့မဟုတ် AD board ၏ အခြေခံအခန်းကဏ္ဍမှာ host device တစ်ခုမှ ဗီဒီယိုအချက်အလက်များကို လက်ခံရရှိရန်၊ အချက်ပြမှုကို လုပ်ဆောင်ပြီး ရွေးချယ်ထားသော LCD panel သို့ သင့်လျော်သော display signal ကို ပေးပို့ရန်ဖြစ်သည်။ host-side interface နှင့် panel-side interface သည် တူညီနေရန် မလိုအပ်ပါ။

ဤဖွဲ့စည်းပုံတွင်၊ HDMI၊ DP၊ VGA နှင့် Type-C လုပ်ဆောင်ချက်ကို ဗီဒီယိုထည့်သွင်းမှုရွေးချယ်စရာများအဖြစ်။ ထိန်းချုပ်သူသည် ဤအချက်ပြမှုများကို လုပ်ဆောင်ပြီး ချိတ်ဆက်ထားသော panel ဗိသုကာနှင့်အညီ LVDS သို့မဟုတ် eDP အထွက်ကို ပံ့ပိုးပေးသည်။

ဘုတ်သည် dual-channel 8-bit LVDS နှင့် 20-pin၊ 30-pin နှင့် 40-pin FPC ရွေးချယ်မှုများအပါအဝင် eDP ဖွဲ့စည်းမှုပုံစံများကို ပံ့ပိုးပေးသည်။ ၎င်းသည် အကန့်လိုက်ဖက်ညီမှုကို စနစ်ပေါင်းစည်းမှု၏ အရေးကြီးသော အစိတ်အပိုင်းတစ်ခု ဖြစ်စေသည်။ အင်ဂျင်နီယာများသည် LCD မော်ဒယ်၊ ကြည်လင်ပြတ်သားမှု၊ အင်တာဖေ့စ် အမျိုးအစား၊ ပင်နံပါတ် အဓိပ္ပါယ်ဖွင့်ဆိုမှု၊ ဘောင်ဗို့အား၊ နောက်ခံအလင်း လိုအပ်ချက်များ၊ ထုတ်လုပ်ခြင်းမပြုမီ firmware ဖွဲ့စည်းမှုကို စစ်ဆေးသင့်သည်။

ဥပမာအားဖြင့်၊ စနစ်ပေါင်းစည်းသူသည် VGA ထည့်သွင်းမှုကိုလက်ခံသည့် controller ကိုအသုံးပြုနေစဉ်တွင် VGA အခြေခံစက်မှုလုပ်ငန်းအဟောင်းကို အဆင့်မြှင့်တင်ခြင်းတွင် လက်ရှိ LCD ဗိသုကာလက်ရာကို ထိန်းသိမ်းထားနိုင်သည်။ အပြန်အလှန်အားဖြင့်၊ မြှုပ်သွင်းထားသောစနစ်အသစ်သည် eDP အကန့်ကိုမောင်းနှင်နေစဉ် HDMI၊ DP သို့မဟုတ် တွဲဖက်အသုံးပြုနိုင်သော Type-C ထည့်သွင်းမှုကို အသုံးပြုနိုင်သည်။

Interface AD ​​Board ၏ အဓိကအင်္ဂါရပ်များကား အဘယ်နည်း။

1. ဗီဒီယိုထည့်သွင်းမှုရွေးချယ်စရာများစွာ

ဘုတ်တွင် HDMI၊ DisplayPort၊ VGA နှင့် USB Type-C ဗီဒီယိုထည့်သွင်းမှုများကို ပေါင်းစပ်ထားသည်။ ဤ multi-interface ဗိသုကာသည် စက်မှုကွန်ပြူတာများ၊ ထည့်သွင်းထားသောဘုတ်များနှင့် လက်ခံဆောင်ရွက်ပေးသည့်စက်ပစ္စည်းများကို ရွေးချယ်သည့်အခါ စက်ပစ္စည်းတီထွင်သူများအား ပိုမိုလွတ်လပ်ခွင့်ပေးသည်။

2. LVDS နှင့် eDP မျက်နှာပြင် လိုက်ဖက်ညီမှု

LVDS နှင့် eDP နှစ်မျိုးလုံးကို ပံ့ပိုးပေးခြင်းဖြင့် TFT LCD နည်းပညာ၏ မတူညီသော မျိုးဆက်များအတွက် ထိန်းချုပ်ကိရိယာကို သင့်လျော်စေသည်။ ရရှိနိုင်သောဖွဲ့စည်းပုံများသည် dual-channel 8-bit LVDS အပြင် 20-pin၊ 30-pin နှင့် 40-pin eDP interface များပါဝင်သည်။

3. Flexible Power Configuration

ထိန်းချုပ်ကိရိယာသည် 3.3V၊ 5V နှင့် 12V ၏ panel ဗို့အားရွေးချယ်မှုများကို ပံ့ပိုးပေးသည်။ နောက်ခံအလင်းအထွက်ရွေးချယ်စရာများမှာ 5V၊ 12V နှင့် 24V တို့ဖြစ်သည်။ မတူညီသောလျှပ်စစ်လိုအပ်ချက်များနှင့် LCD module များကိုပေါင်းစပ်သောအခါဤပြောင်းလွယ်ပြင်လွယ်သည်အသုံးဝင်သည်။

4. စက်မှုလုပ်ငန်းလည်ပတ်နိုင်မှု

သတ်မှတ်ထားသော လည်ပတ်အပူချိန်အကွာအဝေးမှာ -20°C မှ 80°C ဖြစ်သည်။ ဒီဇိုင်းတွင် စက်မှုအဆင့် အစိတ်အပိုင်းများ၊ လျှပ်စစ်ဓာတ်အား နည်းပါးသော ဒီဇိုင်းနှင့် လိုအပ်သော စက်ကိရိယာ ပတ်ဝန်းကျင်အတွက် ESD ကာကွယ်ရေး မြှင့်တင်ပေးထားပါသည်။

5. Image Processing and Expansion Functions

ထုတ်ကုန်အချက်အလက်သည် စက်ပေါ်ရှိ DDR မမ်မိုရီ၊ FRC လုပ်ဆောင်ခြင်းနှင့် 180° ရုပ်ပုံလှည့်ခြင်းကို သတ်မှတ်သည်။ ရုပ်ပုံပိုင်းဆိုင်ရာ တပ်ဆင်မှုနှင့် လိုက်လျောညီထွေဖြစ်စေရန် လိုအပ်သည့် ရုပ်ပုံ တိမ်းညွှတ်မှုနှင့် ပြသမှု လုပ်ဆောင်ခြင်းဆိုင်ရာ လုပ်ဆောင်ချက်များကို ထည့်သွင်းထားသော ဖန်သားပြင်များတွင် ဤလုပ်ဆောင်ချက်များသည် အဖိုးတန်နိုင်ပါသည်။

ပင်မနည်းပညာဆိုင်ရာသတ်မှတ်ချက်များကား အဘယ်နည်း။

အောက်ဖော်ပြပါဇယားသည် ဤ multi-interface display controller အတွက်ရရှိနိုင်သော အဓိကသတ်မှတ်ချက်များကို အကျဉ်းချုပ်ဖော်ပြသည်-

LCD panel များသည် တူညီသော ယေဘူယျ interface စံနှုန်းကို အသုံးပြုသည့်အခါတွင်ပင် မတူညီသော pin အဓိပ္ပါယ်များ ရှိနိုင်သောကြောင့် အင်ဂျင်နီယာများသည် သတ်မှတ်ချက်များကို လိုက်ဖက်ညီမှု အတည်ပြုခြင်းအတွက် အစမှတ်အဖြစ် သတ်မှတ်သင့်သည်

ဒီ Display Controller ကို ဘယ်မှာသုံးနိုင်မလဲ။

ဗီဒီယိုထည့်သွင်းမှုများနှင့် LVDS/eDP အထွက်များစွာကို ပေါင်းစပ်ထားသောကြောင့် ဤထိန်းချုပ်ကိရိယာအမျိုးအစားသည် စက်မှုလုပ်ငန်းနှင့် မြှုပ်သွင်းထားသော မျက်နှာပြင်အသုံးအဆောင်များအတွက် ကျယ်ပြန့်သော အပလီကေးရှင်းများအတွက် သင့်လျော်စေသည်။

စက်မှု HMI Terminals

စက်မှုကွန်ပြူတာများကို TFT LCD ဖန်သားပြင်များနှင့် ချိတ်ဆက်ရာတွင် လူသား-စက်ကြားခံများသည် မကြာခဏ ဆက်တိုက်လည်ပတ်ရန် လိုအပ်သည်။ လိုက်လျောညီထွေရှိသော ဗီဒီယိုထည့်သွင်းမှုရွေးချယ်မှုများသည် ဟာ့ဒ်ဝဲပလက်ဖောင်းရွေးချယ်မှုနှင့် စက်ပစ္စည်းအဆင့်မြှင့်တင်မှုများကို ရိုးရှင်းစေသည်။

CNC စက်မျက်နှာပြင်များ

CNC စနစ်များသည် မတူညီသော ကွန်ပျူတာ ဟာ့ဒ်ဝဲများ၏ မျိုးဆက်များကို အသုံးပြုနိုင်သည်။ Multi-interface controller သည် သင့်လျော်သော LCD panels များဖြင့် အမွေအနှစ် သို့မဟုတ် ခေတ်မီဗီဒီယိုရင်းမြစ်များကို ချိတ်ဆက်ရာတွင် ကူညီပေးနိုင်ပါသည်။

ဆေးဘက်ဆိုင်ရာပစ္စည်းကိရိယာများ ပြသခြင်း။

ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေခြင်းနှင့် ဓာတ်ခွဲခန်းသုံးပစ္စည်းများသည် တည်ငြိမ်သောပြသမှုလုပ်ဆောင်မှုနှင့် ဂရုတစိုက်လိုက်ဖက်သော LCD ပုံစံများကို လိုအပ်ပါသည်။ Panel လိုက်ဖက်ညီမှု စမ်းသပ်ခြင်းနှင့် စိတ်ကြိုက်ပြသမှု ကန့်သတ်ချက်များသည် ပေါင်းစည်းမှုအတွင်း အရေးကြီးပါသည်။

စက်အမြင်စနစ်များ

စက်ရူပါရုံ ကိရိယာများသည် စက်မှုလုပ်ငန်းသုံး ကွန်ပျူတာများ၊ ကင်မရာများ၊ စီမံဆောင်ရွက်သည့် ယူနစ်များနှင့် အော်ပရေတာ မျက်နှာပြင်များကို ပေါင်းစပ်လေ့ရှိသည်။ လိုက်လျောညီထွေရှိသော ဗီဒီယို အင်တာဖေ့စ်များသည် ပြသမှုစနစ်ခွဲအား မတူညီသော host ဖွဲ့စည်းမှုပုံစံများကို လိုက်လျောညီထွေဖြစ်စေသည်။

Open-Frame Monitors နှင့် Kiosks

ကိုယ်ပိုင် ဝန်ဆောင်မှုပေးသည့် ဂိတ်များ၊ kiosks နှင့် open-frame မော်နီတာများသည် မတူညီသော LCD အရွယ်အစားများနှင့် လက်ခံဆောင်ရွက်ပေးသည့် ပလက်ဖောင်းများကို အသုံးပြုနိုင်ပါသည်။ ပြင်ဆင်သတ်မှတ်နိုင်သော ထိန်းချုပ်ကိရိယာသည် ထုတ်လုပ်သူများကို ထုတ်ကုန်မျိုးကွဲများတစ်လျှောက် ၎င်းတို့၏ မျက်နှာပြင်ဗိသုကာ၏အစိတ်အပိုင်းကို စံသတ်မှတ်ရန် ကူညီပေးနိုင်သည်။

OEM & ODM သည် Display ပေါင်းစပ်မှုကို ပိုမိုကောင်းမွန်အောင် မည်သို့ပံ့ပိုးပေးသနည်း။

LCD driver board ကိုရွေးချယ်ခြင်းသည် connector အမျိုးအစားအတွက်သာမဟုတ်ပါ။ အောင်မြင်စွာပေါင်းစည်းမှုသည် တိကျသော LCD panel နှင့် စနစ်တည်ဆောက်ပုံနှင့် ထိန်းချုပ်ကိရိယာကို ကိုက်ညီမှုအပေါ် မူတည်သည်။

OEM နှင့် ODM ပရောဂျက်များအတွက် အင်ဂျင်နီယာပံ့ပိုးမှုတွင် အောက်ပါတို့ ပါဝင်နိုင်ပါသည်။

• LCD အကန့် လိုက်ဖက်ညီမှု စစ်ဆေးခြင်း
• Firmware optimization နှင့် ချိန်ညှိခြင်း။
• EDID ပြုပြင်မွမ်းမံခြင်း။
• နောက်ခံအလင်း ကန့်သတ်ချက်ညှိခြင်း။
• စိတ်ကြိုက် LVDS နှင့် eDP ကေဘယ်လ် ဒီဇိုင်း။
• စိတ်ကြိုက်စက်ပစ္စည်းများအတွက် PCB လိုဂိုပုံနှိပ်ခြင်း။
• ပန်နယ်ဗို့အားနှင့် နောက်ခံအလင်း လိုအပ်ချက် ကိုက်ညီခြင်း။

ဖောက်သည်တစ်ဦးသည် ယေဘူယျထိန်းချုပ်ကိရိယာဘုတ်ထက် စိတ်ကြိုက်ပြသမှုတပ်ဆင်မှုတစ်ခု လိုအပ်သည့်အခါ ဤဝန်ဆောင်မှုများသည် အထူးတန်ဖိုးရှိပါသည်။ LCD၊ driver board၊ cable နှင့် backlight ကို သီးခြားအစိတ်အပိုင်းများအဖြစ် ဆက်ဆံမည့်အစား ပြီးပြည့်စုံသော display system ကို ပေါင်းစပ်ဖြေရှင်းချက်အဖြစ် အကဲဖြတ်နိုင်ပါသည်။

စိတ်ကြိုက်ပရောဂျက်တစ်ခုအတွက်၊ ဝယ်ယူသူများသည် နည်းပညာပိုင်းဆိုင်ရာ အကဲဖြတ်ခြင်းမပြုမီ လိုအပ်သော ဗီဒီယိုထည့်သွင်းမှု၊ စွမ်းအင်ထည့်သွင်းမှု၊ နောက်ခံအလင်းလိုအပ်ချက်များ၊ ခန့်မှန်းခြေနှစ်အလိုက် ပမာဏနှင့် firmware သို့မဟုတ် OEM လိုအပ်ချက်များကို ပြင်ဆင်သင့်သည်။

အင်ဂျင်နီယာများသည် မှန်ကန်သော Display Controller ကို မည်သို့ရွေးချယ်သင့်သနည်း။

controller board တစ်ခုမ၀ယ်မီ၊ အင်ဂျင်နီယာများသည် board တစ်ခုကို ပြင်ပ connector အသွင်အပြင်နှင့်အညီ ရွေးချယ်ခြင်းထက် ဘုတ်ပြားကို ရွေးချယ်ခြင်းထက် နည်းပညာဆိုင်ရာ ဘောင်ပေါင်းများစွာကို စစ်ဆေးသင့်သည်။

1. LCD မျက်နှာပြင်ကို အတည်ပြုပါ။အကန့်သည် LVDS သို့မဟုတ် eDP ကို ​​အသုံးပြုခြင်း ရှိ၊ မရှိ ဆုံးဖြတ်ပြီး အတိအကျ ချိတ်ဆက်ကိရိယာနှင့် ပင်ဆက်ဖွဲ့စည်းမှုကို ခွဲခြားသတ်မှတ်ပါ။
2. ဘောင်ဗို့အား စစ်ဆေးပါ။LCD သည် 3.3V၊ 5V သို့မဟုတ် 12V လိုအပ်မှုရှိမရှိ စစ်ဆေးပါ။
3. နောက်ခံအလင်းကို စစ်ဆေးပါ။လိုအပ်သော နောက်ခံအလင်းဗို့အား၊ အချက်ပြဖွင့်ခြင်းနှင့် PWM လိုအပ်ချက်များကို အတည်ပြုပါ။
4. ဗီဒီယိုအရင်းအမြစ်ကိုစစ်ဆေးပါ။လက်ခံသူသည် HDMI၊ DP၊ VGA သို့မဟုတ် လိုက်ဖက်ညီသော Type-C DP Alt မုဒ်ကို အသုံးပြုခြင်းရှိမရှိ ခွဲခြားသတ်မှတ်ပါ။
5. ဆုံးဖြတ်ချက်နှင့် အချိန်ကို အတည်ပြုပါ။controller firmware သည် ပစ်မှတ် panel ၏ display parameters များနှင့် သဟဇာတဖြစ်ရပါမည်။
6. လည်ပတ်မှုပတ်ဝန်းကျင်ကို အကဲဖြတ်ပါ။အပူချိန်၊ ESD၊ ပါဝါတည်ငြိမ်မှုနှင့် စဉ်ဆက်မပြတ်လည်ပတ်မှုလိုအပ်ချက်များကို စက်မှုစက်ပစ္စည်းများအတွက် ထည့်သွင်းစဉ်းစားသင့်သည်။
7. စိတ်ကြိုက်ပြင်ဆင်မှု လိုအပ်ချက်များကို ဆွေးနွေးပါ။OEM ထုတ်လုပ်မှုအတွက်၊ ကေဘယ်ပုံစံဖွဲ့စည်းပုံ၊ ဖာမ်းဝဲ၊ PCB အမှတ်အသားနှင့် အကန့်လိုက်ခြင်းများကို အမြောက်အမြားထုတ်လုပ်ခြင်းမပြုမီ အတည်ပြုသင့်သည်။

ဤစစ်ဆေးမှုစာရင်းသည် ရှေ့ပြေးပုံစံစမ်းသပ်ခြင်းနှင့် ထုတ်လုပ်ဖြန့်ကျက်စဉ်အတွင်း လိုက်ဖက်ညီမှုပြဿနာများကို လျှော့ချပေးသည်။

အမေးများသောမေးခွန်းများ

Q1- ဘုတ်သည် LVDS နှင့် eDP LCD panel များကို ပံ့ပိုးပေးပါသလား။

ဟုတ်ကဲ့။ ထိန်းချုပ်ကိရိယာသည် LVDS နှင့် eDP TFT LCD panel နှစ်ခုလုံးကို ပံ့ပိုးရန် ဒီဇိုင်းထုတ်ထားသည်။ ရရှိနိုင်သောဖွဲ့စည်းပုံများတွင် 20-pin၊ 30-pin နှင့် 40-pin FPC အင်တာဖေ့စ်များပါရှိသော dual-channel 8-bit LVDS နှင့် eDP ရွေးချယ်စရာများ ပါဝင်သည်။

Q2- မည်သည့်ဗီဒီယိုထည့်သွင်းမှုများကို ပံ့ပိုးပေးသနည်း။

ဘုတ်သည် HDMI၊ DisplayPort၊ VGA နှင့် USB Type-C ဗီဒီယိုထည့်သွင်းမှုကို ပံ့ပိုးပေးသည်။ Type-C ဗီဒီယို လုပ်ဆောင်ချက်သည် သင့်လျော်သော DisplayPort Alt Mode လုပ်ဆောင်နိုင်စွမ်းကို ပံ့ပိုးပေးသည့် လက်ခံကိရိယာပေါ်တွင် မူတည်သည်။

Q3- မည်သည့် panel ဗို့အားများ ရနိုင်သနည်း။

သတ်မှတ်ထားသော ဘောင်ဗို့အား ရွေးချယ်မှုများမှာ 3.3V၊ 5V နှင့် 12V ဖြစ်သည်။ ပစ်မှတ် LCD panel specification အရ သင့်လျော်သော ဆက်တင်ကို ရွေးချယ်သင့်သည်။

Q4: OEM ပရောဂျက်အတွက် ထိန်းချုပ်ကိရိယာကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ စိတ်ကြိုက်ပြုပြင်ခြင်း ပံ့ပိုးမှုတွင် LCD လိုက်ဖက်ညီမှု အတည်ပြုခြင်း၊ ဖာမ်းဝဲလ် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း၊ EDID ပြုပြင်မွမ်းမံခြင်း၊ နောက်ခံမီးဘောင်ချိန်ညှိခြင်း၊ စိတ်ကြိုက် LVDS/eDP ကေဘယ်ကြိုးများနှင့် PCB လိုဂိုပုံနှိပ်ခြင်းတို့ ပါဝင်နိုင်သည်။

Q5- quotation တစ်ခုမတောင်းဆိုမီ မည်သည့်အချက်အလက်ကို ပေးသင့်သနည်း။

LCD panel မော်ဒယ်၊ အလိုရှိသော ဗီဒီယိုထည့်သွင်းမှု၊ အဝင်ဗို့အား၊ နောက်ခံအလင်း လိုအပ်ချက်များ၊ မျှော်လင့်ထားသော နှစ်စဉ်ပမာဏနှင့် OEM သို့မဟုတ် firmware စိတ်ကြိုက်ပြင်ဆင်မှု လိုအပ်ချက်များကို ပံ့ပိုးပေးရန် အကြံပြုထားသည်။ ဤအသေးစိတ်အချက်များသည် အင်ဂျင်နီယာအဖွဲ့အား လိုက်ဖက်ညီမှုကို ပိုမိုတိကျစွာ အကဲဖြတ်နိုင်စေပါသည်။

နောက်ဆုံး ယူသွားပါ။

လိုက်လျောညီထွေရှိသော multi-interface display controller သည် ခေတ်မီနှင့် အမွေအနှစ်ဗီဒီယိုရင်းမြစ်များနှင့် စက်မှုလုပ်ငန်းသုံး TFT LCD panel များ၏ မျိုးဆက်များကြား ချိတ်ဆက်မှုကို ရိုးရှင်းစေသည်။ HDMI၊ DisplayPort၊ VGA၊ နှင့် Type-C သွင်းအားစုများသည် LVDS နှင့် eDP အထွက်များနှင့်အတူ ပေါင်းစပ်ထားသောကြောင့်၊ ဖြေရှင်းချက်သည် စက်မှုလုပ်ငန်း HMI၊ CNC၊ ဆေးဘက်ဆိုင်ရာ၊ kiosk၊ သယ်ယူပို့ဆောင်ရေးနှင့် မြှုပ်သွင်းထားသော display applications အများအပြားကို ပံ့ပိုးပေးနိုင်ပါသည်။ ပြင်ဆင်သတ်မှတ်နိုင်သော ဘောင်ပါဝါ၊ နောက်ခံအလင်းရွေးချယ်မှုများ၊ စက်မှုအပူချိန်အကွာအဝေးနှင့် OEM/ODM အင်ဂျင်နီယာဝန်ဆောင်မှုများသည် စိတ်ကြိုက်ပြသမှုပရောဂျက်များကို ထပ်မံပံ့ပိုးပေးပါသည်။

အကယ်၍ သင်သည် စက်မှုလုပ်ငန်းသုံး မျက်နှာပြင်ကို တီထွင်နေခြင်း၊ ရှိပြီးသား LCD စနစ်အား အဆင့်မြှင့်တင်ခြင်း သို့မဟုတ် OEM ထုတ်လုပ်မှုအတွက် အားကိုးရလောက်သော ထိန်းချုပ်ကိရိယာ ဖြေရှင်းချက်ကို ရှာဖွေနေပါက၊ သင်၏ LCD မော်ဒယ်နှင့် မျက်နှာပြင် လိုအပ်ချက်များကို SKY-TDM သို့ ပေးပါ။ကြှနျုပျတို့ကိုဆကျသှယျရနျလိုက်ဖက်ညီမှု၊ စိတ်ကြိုက်ရွေးချယ်စရာများနှင့် သင့်ပရောဂျက်အတွက် သင့်လျော်သော display controller ဖြေရှင်းချက်ကို ဆွေးနွေးရန် သင်၏ panel သတ်မှတ်ချက်များ၊ လျှောက်လွှာလိုအပ်ချက်များနှင့် မျှော်မှန်းထားသော ပမာဏတို့နှင့် ဆွေးနွေးပါ။
