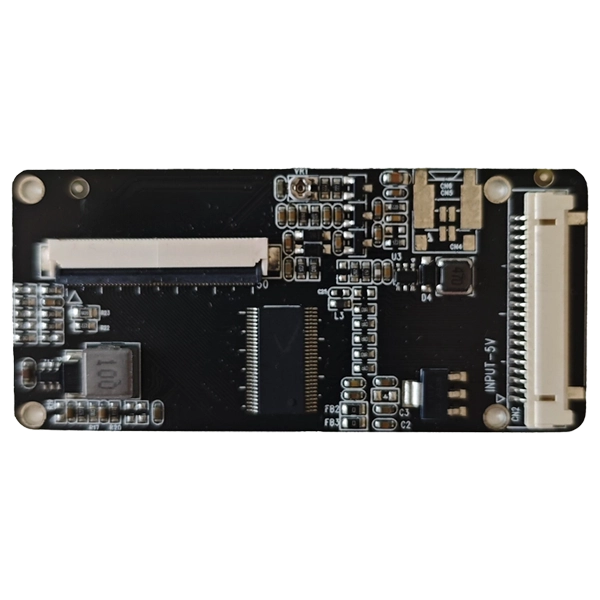

LVDS သို့ TTL အချက်ပြပြောင်းလဲခြင်းဘုတ်အဖွဲ့

စက်မှုလုပ်ငန်းသုံး LCD panel များ ဆက်လက်တိုးတက်ပြောင်းလဲလာသည်နှင့်အမျှ၊ မြှုပ်သွင်းထားသောစနစ်များစွာသည် မတူညီသော display interfaces များကြားတွင် ယုံကြည်စိတ်ချရသော အချက်ပြပြောင်းလဲခြင်း လိုအပ်ပါသည်။ SKY-TDM များLVDS သို့ TTL အချက်ပြပြောင်းလဲခြင်းဘုတ်အဖွဲ့အလုံးစုံ ကုန်ကျစရိတ်ကို လျှော့ချပေးနေစဉ်တွင် ကောင်းမွန်သော ရုပ်ပုံအရည်အသွေးနှင့် စနစ်တည်ငြိမ်မှုကို ထိန်းသိမ်းထားစဉ် TTL/RGB TFT LCD panels များကို LVDS အထွက်များမှတစ်ဆင့် မောင်းနှင်ရန် လိုအပ်သော အင်ဂျင်နီယာများအတွက် ပရော်ဖက်ရှင်နယ်ဖြေရှင်းချက်တစ်ခု ပံ့ပိုးပေးပါသည်။

စက်မှုပတ်ဝန်းကျင်အတွက် အထူးဒီဇိုင်းထုတ်ထားပြီး၊ ဤ converter board သည် စွမ်းဆောင်ရည်မြင့်မားသော ပါဝါစီမံခန့်ခွဲမှု၊ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော PCB အပြင်အဆင်နှင့် စက်မှုအဆင့် အစိတ်အပိုင်းများကို လိုအပ်ချက်များအောက်တွင် တည်ငြိမ်သောလည်ပတ်မှုကိုသေချာစေရန် ပေါင်းစပ်ထားသည်။ စားသုံးသူအဆင့် အခြားရွေးချယ်စရာများနှင့် နှိုင်းယှဉ်ပါက ၎င်းသည် သာလွန်ကောင်းမွန်သော EMC (Electromagnetic Compatibility) စွမ်းဆောင်ရည်၊ EMI (Electromagnetic Interference) ဓာတ်ငွေ့ထုတ်လွှတ်မှု နည်းပါးခြင်း၊ လုပ်ငန်းလည်ပတ်မှုသက်တမ်း ပိုရှည်ခြင်းနှင့် စက်မှု LCD module များနှင့် ပိုမိုလိုက်ဖက်ညီမှုတို့ကို ပေးဆောင်ပါသည်။

LCD အသစ်ကို လက်ရှိစက်ပစ္စည်းများတွင် ပေါင်းစည်းခြင်း သို့မဟုတ် အမွေအနှစ်စနစ်များ အဆင့်မြှင့်တင်ခြင်းပဲဖြစ်ဖြစ်၊ ဤဘုတ်သည် ဖွံ့ဖြိုးတိုးတက်မှုအချိန်ကို ထိရောက်စွာ တိုတောင်းစေပြီး စနစ်ပေါင်းစည်းမှုကို ချောမွေ့စေသည်။

ရေရှည်စက်မှုလုပ်ငန်းယုံကြည်စိတ်ချရမှုအတွက် ဒီဇိုင်းထုတ်ထားသည်။

စံဖွံ့ဖြိုးတိုးတက်ရေးဘုတ်များနှင့်မတူဘဲ၊ ဤ LVDS မှ TTL Signal Conversion Board သည် စက်မှုပတ်ဝန်းကျင်တွင် စဉ်ဆက်မပြတ်လည်ပတ်မှုအတွက် အကောင်းဆုံးဖြစ်အောင်ပြုလုပ်ထားသည်။

၎င်းတွင်-

- စက်မှုအဆင့် PCB ဒီဇိုင်း

- တည်ငြိမ်သော LVDS ထည့်သွင်းမှုဗိသုကာ

- TTL/RGB 50-pin LCD အထွက်

- ဆူညံသံနိမ့်ပါဝါထောက်ပံ့မှုဒီဇိုင်း

- စွမ်းဆောင်ရည်မြင့် LED နောက်ခံမီးမောင်း

- ချိန်ညှိနိုင်သော VCOM ဗို့အား

- အထူးကောင်းမွန်သော EMC စွမ်းဆောင်ရည်

- ပါဝါသုံးစွဲမှုနည်းပါးခြင်း။

- မြန်နှုန်းမြင့်အချက်ပြခိုင်မာမှု

- Long lifecycle အစိတ်အပိုင်းများ

ကျစ်လျစ်သော စက်ပိုင်းဆိုင်ရာ ဒီဇိုင်းသည် တပ်ဆင်နေရာ အကန့်အသတ်ရှိသော မြှုပ်သွင်းထုတ်ကုန်များအတွက်လည်း သင့်လျော်စေသည်။

အဓိကအင်္ဂါရပ်များ

စက်မှုအဆင့်အချက်ပြတည်ငြိမ်မှု

ဂရုတစိုက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ကွဲပြားသောလမ်းကြောင်းသည် အချက်ပြပုံပျက်ခြင်းကို လျှော့ချပေးပြီး တည်ငြိမ်သော ရုပ်ပုံထုတ်လွှင့်မှုကို သေချာစေသည်။

အလွန်ကောင်းမွန်သော EMC စွမ်းဆောင်ရည်

PCB အပြင်အဆင်နှင့် ပါဝါဒီဇိုင်းသည် လျှပ်စစ်သံလိုက်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချနိုင်ပြီး စက်မှုလုပ်ငန်းသုံးပစ္စည်းများအတွက် အသိအမှတ်ပြုလက်မှတ်ကို ပိုမိုလွယ်ကူစေသည်။

မြင့်မားသောလိုက်ဖက်မှု

TTL/RGB 50 pins အင်တာဖေ့စ်များကို အသုံးပြု၍ စက်မှုလုပ်ငန်းသုံး TFT LCD panel အများအပြားကို ပံ့ပိုးပေးသည်။

ထိရောက်သောစွမ်းအားစီမံခန့်ခွဲမှု

ပေါင်းစပ်စွမ်းဆောင်ရည်မြင့် ပါဝါဆားကစ်ပတ်လမ်းသည် အပူထုတ်လုပ်မှုကို လျော့နည်းစေပြီး အလုံးစုံယုံကြည်စိတ်ချရမှုကို တိုးတက်စေသည်။

ချိန်ညှိနိုင်သော VCOM ပတ်လမ်း

အင်ဂျင်နီယာများအား မတူညီသော LCD panel များအတွက် ပြသမှုစွမ်းဆောင်ရည်ကို ကောင်းစွာချိန်ညှိရန် ခွင့်ပြုသည်။

တည်ငြိမ်သော LED Backlight Driver

ကောင်းမွန်သောရေရှည်တည်ငြိမ်မှုနှင့်အတူ တစ်သမတ်တည်းတောက်ပမှုကိုပေးသည်။

လွယ်ကူသောစနစ်ပေါင်းစပ်

Standard connectors များသည် တပ်ဆင်မှုကို ရိုးရှင်းစေပြီး ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှု သံသရာကို တိုစေပါသည်။

ပုံမှန်သတ်မှတ်ချက်များ

TTL FFC 50 PIN T-CON အင်တာဖေ့စ်

HRS DF14-20/DF19-20 LVDS အင်တာဖေ့စ်

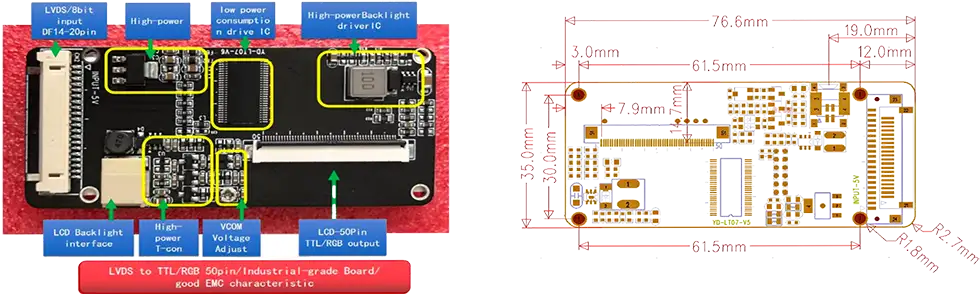

အတိုင်းအတာများ

အသုံးချမှု

ဤဘုတ်အား စက်မှုလုပ်ငန်းဆိုင်ရာအသုံးချပရိုဂရမ်များအတွက် အံဝင်ခွင်ကျဖြစ်စေပြီး စက်မှုလုပ်ငန်းဆိုင်ရာ HMIs၊ စက်မှုပစ္စည်းကိရိယာများ၊ ထီစက်များနှင့် ဆေးဘက်ဆိုင်ရာကိရိယာများကဲ့သို့သော လိုအပ်ချက်ရှိသော စက်မှုပတ်ဝန်းကျင်အတွက် အလွန်သင့်လျော်ပါသည်။

လက်ရှိတွင်၊ ဤထုတ်ကုန်သည် သီးခြားအင်တာဖေ့စ်အချက်ပြမှုများကို ပံ့ပိုးပေးသည်။ အကယ်၍ သင်သည် မတူညီသော အင်တာဖေ့စ်အချက်ပြမှုများ လိုအပ်ပါက၊ ကျေးဇူးပြု၍ LCD အင်တာဖေ့စ် သတ်မှတ်ချက်များကို ပေးဆောင်ပါ၊ သင်၏လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် ဘုတ်အား ပြန်လည်ဒီဇိုင်းဆွဲပါမည်။

ဤဘုတ်အား အသုံးပြုရန် မည်သည့်အချိန်တွင် တိုက်ရိုက် LVDS အကန့်ချိတ်ဆက်မှု

သင်ဤပြောင်းလဲခြင်းဘုတ်ကို ဘယ်အချိန်မှာ လိုအပ်ပါသလဲ။

ယနေ့ခေတ် စက်မှုလုပ်ငန်းသုံး LCD panel အများစုသည် LVDS သို့မဟုတ် eDP ကြားခံများကို အသုံးပြုကြသည်။ သို့သော်၊ များစွာသော အမွေအနှစ်ပစ္စည်း ဒီဇိုင်းများနှင့် အချို့သော အထူးပြု display module များသည် TTL/RGB (parallel RGB) အချက်ပြမှုများ လိုအပ်နေသေးသည်။ ဤဘုတ်ကို သင်လိုအပ်သောအခါတွင် ဤသည်မှာ

အကယ်၍ ဤဘုတ်ကို အသုံးပြုပါ-

- သင့်စနစ်သည် LVDS အချက်ပြမှုများကို ထုတ်ပေးသော်လည်း သင်၏ LCD panel သည် TTL/RGB ထည့်သွင်းမှု လိုအပ်သည်။

- သင့်တွင် 50-pin TTL မျက်နှာပြင်ပါသည့် အမွေအနှစ်ပြသမှုအကန့်တစ်ခုရှိသည်။

- သင်သည် စနစ်တစ်ခုကို အဆင့်မြှင့်တင်နေသော်လည်း လက်ရှိ TTL အကန့်ကို ထိန်းသိမ်းထားသည်။

- သင်သည် LVDS အချက်ပြမှုအရင်းအမြစ်များကို အသုံးပြု၍ TTL အကန့်များကို စမ်းသပ်ရန် သို့မဟုတ် အတည်ပြုရန် လိုအပ်သည်။

တိုက်ရိုက် LVDS ချိတ်ဆက်မှု လုံလောက်ပါက-

- သင်၏အရင်းအမြစ်နှင့် panel နှစ်ခုလုံးသည် LVDS ကိုအသုံးပြုသည် (ပြောင်းလဲခြင်းမလိုအပ်ပါ)

- သင့်အကန့်တွင် eDP သို့မဟုတ် HDMI ထည့်သွင်းမှုများ ရှိသည်။

- သင်သည် ခေတ်မီသော အင်တာဖေ့စ်အကန့်များဖြင့် စနစ်အသစ်ကို ဒီဇိုင်းဆွဲနေပါသည်။

ဤဘုတ်အဖွဲ့သည် ပြောင်းလဲခြင်းအခြေအနေအတွက် အင်ဂျင်နီယာများအား အင်ဂျင်နီယာများအား LVDS တပ်ဆင်ထားသော စက်မှုကွန်ပြူတာများ သို့မဟုတ် မြှုပ်သွင်းထားသော ထိန်းချုပ်ကိရိယာများဖြင့် လက်ရှိ TTL အကန့်များကို ပြန်လည်အသုံးပြုနိုင်အောင် ဆောင်ရွက်ပေးပါသည်။

အင်ဂျင်နီယာ အားသာချက်များ

LCD ပေါင်းစည်းမှုအတွင်း OEM သုံးစွဲသူများ ကြုံတွေ့ရသည့် တကယ့်ကမ္ဘာ့စိန်ခေါ်မှုများကို ကျွန်ုပ်တို့ ဖြေရှင်းပေးပါသည်။ အမျိုးမျိုးသော LVDS အထွက်အရင်းအမြစ်များနှင့် သီးခြား 50-pin TTL LCD panels များကြားတွင် ပြောင်းလဲခြင်းကို ပံ့ပိုးခြင်းဖြင့်၊ စနစ်ပြန်လည်ဒီဇိုင်းပြုလုပ်ရန် လိုအပ်မှုကို ဖယ်ရှားပေးပါသည်။ ဘုတ်တွင် အလုံးစုံထုတ်ကုန်တည်ငြိမ်မှုကို မြှင့်တင်ရန် ဗို့အားအတက်အကျများကို လျှော့ချပေးသည့် လွတ်လပ်သော ပါဝါဗိသုကာတစ်ခု ပါ၀င်ပြီး စက်မှုအဆင့် PCB လမ်းကြောင်းသည် EMC စွမ်းဆောင်ရည်ကို သိသိသာသာ တိုးတက်ကောင်းမွန်စေပြီး စနစ်ဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချပေးပါသည်။ ထို့အပြင်၊ ကျွန်ုပ်တို့သည် ပြီးပြည့်စုံသော စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ပေးဆောင်ပါသည်။ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များ၊ ချိတ်ဆက်ကိရိယာ အမျိုးအစားများနှင့် တပ်ဆင်ခြင်း အပေါက်နေရာများအတွက် သင့်လိုအပ်ချက်များကို ရိုးရှင်းစွာ ဖြည့်ဆည်းပေးကာ သင့်စက်ပစ္စည်းများနှင့် ကိုက်ညီသည့် ပြီးပြည့်စုံသော ဒီဇိုင်းကို ပေးဆောင်ပါမည်။

US ကို ဘာကြောင့် ရွေးတာလဲ။

ကျွန်ုပ်တို့ကိုရွေးချယ်ခြင်းသည် TTL Signal Conversion Board သို့ LVDS ကိုဝယ်ယူခြင်းထက် ပိုဆိုလိုသည်--- သင်စက်မှုခင်းကျင်းပြသမှုပေါင်းစည်းမှုတွင် အတွေ့အကြုံရှိသော အင်ဂျင်နီယာမိတ်ဖက်တစ်ဦးနှင့် လက်တွဲလုပ်နေခြင်းဖြစ်သည်။

ကျွန်ုပ်တို့သည် OEM & ODM စိတ်ကြိုက်ဖွံ့ဖြိုးတိုးတက်မှု၊ LCD လိုက်ဖက်ညီမှုအကဲဖြတ်မှု၊ ကေဘယ်စိတ်ကြိုက်ပြုလုပ်မှု၊ ဖန်းဝဲပိုမိုကောင်းမွန်အောင်ပြုလုပ်မှု၊ အသေးစားအသုတ်ပုံတူရိုက်ခြင်း၊ အစုလိုက်အပြုံလိုက်ထုတ်လုပ်မှုစွမ်းရည်၊ တင်းကျပ်သောအရည်အသွေးစစ်ဆေးခြင်းနှင့် ရေရှည်ထုတ်ကုန်ရရှိနိုင်မှုတို့ပါ၀င်သည့် ကျယ်ကျယ်ပြန့်ပြန့်၊ တစ်ခုတည်းသောဖြေရှင်းချက်ပေးပါသည်။ ကျွန်ုပ်တို့၏ all-in-one နည်းလမ်းသည် ပေးသွင်းသူအများအပြားထံမှ အရင်းအမြစ်ရှာဖွေခြင်းနှင့် မကြာခဏဆက်စပ်နေသည့် မလိုလားအပ်သော အရည်အသွေးအန္တရာယ်များကို ဖယ်ရှားပေးပါသည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- မည်သည့် LCD panel များသည် ဤ LVDS နှင့် TTL Signal Conversion Board သို့ သဟဇာတဖြစ်သနည်း။

A- ဘုတ်တွင် တူညီသော pinout အဓိပ္ပါယ်ဖွင့်ဆိုချက်ဖြင့် 50-pin TTL/RGB LCD panels များအတွက် ကျယ်ပြန့်သော ပံ့ပိုးမှုရှိပါသည်။

Q2: ချိတ်ဆက်ကိရိယာကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသလား။

A: ဟုတ်ပါတယ်။ ချိတ်ဆက်ကိရိယာအမျိုးအစား၊ ပင်နံပါတ်သတ်မှတ်မှု၊ ကေဘယ်အလျားနှင့် အင်တာဖေ့စ် အဓိပ္ပါယ်သတ်မှတ်ချက်အားလုံးကို အပြည့်အဝ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။

Q3- ဘုတ်အဖွဲ့သည် မတူညီသော ဆုံးဖြတ်ချက်များကို ပံ့ပိုးပေးပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် မတူညီသော LCD ရုပ်ထွက်များနှင့် အချိန်ကိုက်လိုအပ်ချက်များအတွက် အံဝင်ခွင်ကျဖြစ်သော သက်ဆိုင်ရာ firmware နှင့် hardware configurations များကို ပံ့ပိုးပေးပါသည်။

Q4: ဤထုတ်ကုန်သည် စက်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်ပါသလား။

A: လုံးဝ။ စက်မှုအဆင့် အစိတ်အပိုင်းများဖြင့် ဒီဇိုင်းထုတ်ထားပြီး EMC (Electromagnetic Compatibility) စွမ်းဆောင်ရည်အတွက် အကောင်းဆုံးပြင်ဆင်ထားသည့် ဤဘုတ်အား စဉ်ဆက်မပြတ်နှင့် တည်ငြိမ်သောလည်ပတ်မှုအတွက် တည်ဆောက်ထားသည်။

Q5- လိုက်ဖက်တဲ့ LVDS ကေဘယ်လ်တွေကို ပေးနိုင်မလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် LVDS ကေဘယ်ကြိုးများ၊ နောက်ခံမီးကြိုးများ၊ ပါဝါကြိုးများနှင့် စိတ်ကြိုက်ကြိုးများ အပါအဝင် ကေဘယ်ကြိုးများ အပြည့်အစုံကို ပေးဆောင်ထားပါသည်။

Q6- နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးကူညီမှုပေးပါသလား။

A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် LCD လိုက်ဖက်ညီမှု အကဲဖြတ်မှု၊ အင်တာဖေ့စ် အမှားရှာပြင်ခြင်းနှင့် စနစ်ပေါင်းစည်းမှုတွင် သင့်အား ကူညီပေးရန်အတွက် ရနိုင်ပါသည်။

Q7- ပုံမှန်ပို့ဆောင်ချိန်ကဘာလဲ။

A- ပုံမှန်မော်ဒယ်များသည် ပုံမှန်အားဖြင့် ၂ပတ်မှ ၃ပတ်အထိ ကြာတတ်သည်။ စိတ်ကြိုက်ပရောဂျက်များအတွက်၊ ပေးပို့ချိန်သည် ဒီဇိုင်း၏ရှုပ်ထွေးမှုအပေါ် မူတည်သည်။

Q8- နမူနာအကဲဖြတ်မှု ရှိပါသလား။

A: ဟုတ်ပါတယ်။ အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှုမစမီ အင်ဂျင်နီယာစိစစ်အတည်ပြုမှုအတွက် နမူနာအမိန့်များကို ကျွန်ုပ်တို့ အလွန်အားပေးပါသည်။

Q9: သင်ရေရှည်ထောက်ပံ့မှုအာမခံချက်ပေးပါသလား။

A: ဟုတ်ပါတယ်။ စက်မှုလုပ်ငန်းပရောဂျက်များအတွက်၊ ကျွန်ုပ်တို့သည် ရှည်လျားသော ထုတ်ကုန်သက်တမ်းစက်ဝန်းများကို ပံ့ပိုးပေးပြီး ဖြစ်နိုင်သည့်အခါတိုင်း ရေရှည်ထောက်ပံ့ရေးအစီအစဉ်ကို ပံ့ပိုးပေးပါသည်။

Q10- ဤဘုတ်သည် single-channel နှင့် dual-channel LVDS ထည့်သွင်းမှုကို ပံ့ပိုးပေးနိုင်ပါသလား။

A- စံဗားရှင်းသည် single-channel LVDS ထည့်သွင်းမှုကို ပံ့ပိုးသည် (8-bit)။ dual-channel LVDS ထည့်သွင်းမှုလိုအပ်ချက်များအတွက်၊ ကျွန်ုပ်တို့သည် သင်၏ သီးခြား LCD panel အချိန်နှင့် ချိတ်ဆက်ကိရိယာ သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ ဘုတ်ဒီဇိုင်းကို စိတ်ကြိုက်ပြင်ဆင်နိုင်ပါသည်။ ကျေးဇူးပြု၍ အကဲဖြတ်ရန်အတွက် သင်၏ panel မော်ဒယ်နံပါတ် သို့မဟုတ် အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်ကို ပေးပါ။
