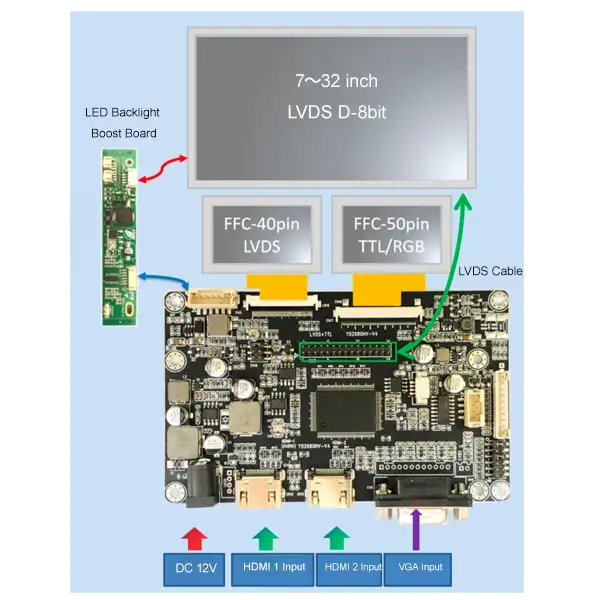

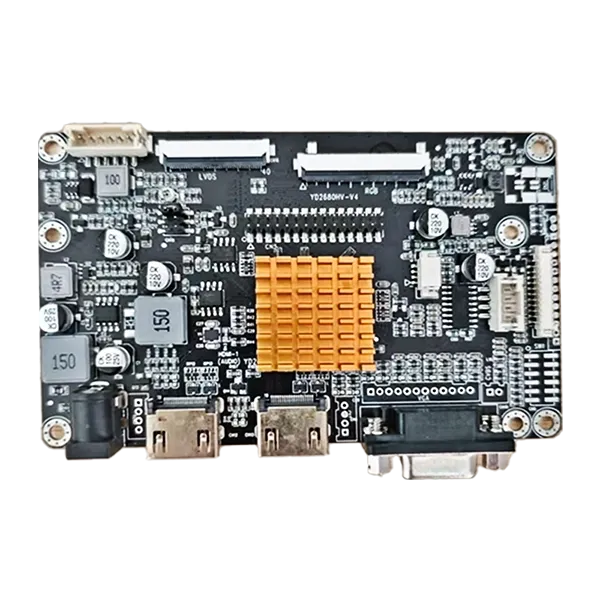

ခေတ်မီစက်မှုပစ္စည်းကိရိယာများသည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော မျက်နှာပြင်မျက်နှာပြင်များ၊ အလွန်ကောင်းမွန်သော ရုပ်ပုံအရည်အသွေးနှင့် ထုတ်ကုန်သက်တမ်းကြာရှည်စွာ လိုအပ်သည်။ ကျွန်တော်တို့ရဲ့2-HDMI မှ LVDS TTL Interface AD BoardHDMI အချက်ပြရင်းမြစ်များကို စက်မှု TFT LCD panel များနှင့် ချိတ်ဆက်ရန်လိုအပ်သော OEM စက်ပစ္စည်းထုတ်လုပ်သူများအတွက် အထူးထုတ်လုပ်ထားပါသည်။
ပံ့ပိုးပေးခြင်းdual HDMI ဗီဒီယိုထည့်သွင်းမှုများcontroller board သည် ဒစ်ဂျစ်တယ်အချက်ပြမှုများကို LVDS သို့မဟုတ် TTL ကြားခံများအဖြစ်သို့ ပြောင်းလဲပေးကာ ထုတ်လုပ်သူအများအပြားမှ LCD panels အများအပြားအတွက် သင့်လျော်သည်။ လက်ရှိ display ကို အဆင့်မြှင့်တင်ခြင်း သို့မဟုတ် မြှုပ်သွင်းထားသော စနစ်အသစ်ကို ဖန်တီးနေသည်ဖြစ်စေ ဤ controller board သည် ယုံကြည်စိတ်ချရပြီး ကုန်ကျစရိတ်သက်သာသော ဖြေရှင်းချက်ကို ပေးပါသည်။
စားသုံးသူပြကွက်များနှင့်မတူဘဲ၊ ၎င်းကို တည်ငြိမ်သောစွမ်းဆောင်ရည်၊ ကောင်းမွန်သော EMC လက္ခဏာများနှင့် ရေရှည်အစိတ်အပိုင်းရရှိနိုင်မှုတို့ဖြင့် စဉ်ဆက်မပြတ်စက်မှုလုပ်ငန်းလည်ပတ်မှုအတွက် အကောင်းဆုံးပြုလုပ်ထားသည်။
Dual HDMI ထည့်သွင်းမှု-HDMI အချက်ပြရင်းမြစ်နှစ်ခုကြား ကူးပြောင်းခြင်းကို ပံ့ပိုးပေးသည်၊ စနစ်ပြောင်းလွယ်ပြင်လွယ်ကို သိသာထင်ရှားစွာ မြှင့်တင်ပေးသည်။
Dual LVDS နှင့် TTL အထွက်-LVDS နှင့် RGB TTL (Parallel RGB) LCD panel များကို ပံ့ပိုးပေးကာ ဟာ့ဒ်ဝဲ ဒီဇိုင်းပြန်လည်ပြင်ဆင်ခြင်း ကုန်ကျစရိတ်များကို ထိရောက်စွာ လျှော့ချနိုင်သည်။
ကျယ်ပြန့်သော LCD လိုက်ဖက်မှု-7 မှ 32 လက်မအထိရှိသော စက်မှု TFT LCD panel များနှင့် တွဲဖက်အသုံးပြုနိုင်သည် (တိကျသော panel သတ်မှတ်ချက်များအပေါ် အခြေခံ၍ စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်)။
သာလွန်ရုပ်ပုံအရည်အသွေး-HD ရုပ်ပုံ စီမံဆောင်ရွက်ပေးခြင်း၊ အချက်ပြ နှောင့်ယှက်မှု နည်းပါးခြင်း၊ တည်ငြိမ်သော အရောင်စွမ်းဆောင်မှုနှင့် တုံ့ပြန်မှု မြန်ဆန်ခြင်းတို့ ပါဝင်ပါသည်။
စက်မှုအဆင့် ဒီဇိုင်း-ကြမ်းတမ်းသောစက်မှုပတ်ဝန်းကျင်နှင့် စဉ်ဆက်မပြတ်၊ ရေရှည်လည်ပတ်မှုအတွက် အင်ဂျင်နီယာချုပ်လုပ်ထားသည်။
Flexible Firmware Configuration-LCD ကြည်လင်ပြတ်သားမှု၊ အချိန်အတိုင်းအတာ ကန့်သတ်ချက်များ၊ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်များနှင့် ဖောက်သည် လိုအပ်ချက်များအပေါ် အခြေခံ၍ စိတ်ကြိုက်ဖမ်ဝဲ ဖွံ့ဖြိုးတိုးတက်မှုကို ပံ့ပိုးပေးသည်။
စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ ကိုယ်တိုင်ဝန်ဆောင်မှုပေးသည့်ဆိုင်များ၊ ဒစ်ဂျစ်တယ် ဆိုင်းဘုတ်များနှင့် မြှုပ်သွင်းထားသော မျက်နှာပြင်များ အတွက် စံပြဖြစ်ပြီး၊ ဤဘုတ်သည် အဆိုပါစက်မှုလုပ်ငန်း၏ လိုအပ်ချက်စံချိန်စံညွှန်းများနှင့် ကိုက်ညီမှုမရှိကြောင်း သိရသည်။
လိုအပ်ချက်ရှိသော စက်မှုပတ်ဝန်းကျင်များကို ခံနိုင်ရည်ရှိစေရန် တည်ဆောက်ထားသော ဤဘုတ်တွင် အဆင့်မြင့် အချက်ပြမှုနှင့် ဗို့အားကို အကာအကွယ်ပေးထားသည်။ ၎င်းသည် အချက်ပြနှောက်ယှက်မှုကို ထိရောက်စွာ ဖယ်ရှားပေးကာ ပြသမှုမတည်မငြိမ်ဖြစ်မှုကို ထိရောက်စွာ ဖယ်ရှားပေးကာ အရှုပ်ထွေးဆုံးသော အခြေအနေများတွင်ပင် အပြစ်အနာအဆာကင်းသော စွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။
အီလက်ထရွန်နစ် အစိတ်အပိုင်းများကိုသာ ပံ့ပိုးပေးသည့် controller board ပေးသွင်းသူများနှင့် မတူဘဲ၊ ကျွန်ုပ်တို့သည် ပြီးပြည့်စုံသော display ပေါင်းစပ်ဝန်ဆောင်မှုများကို ပေးဆောင်ရန် ရည်ရွယ်ထားသော ပရော်ဖက်ရှင်နယ် ထိတွေ့မျက်နှာပြင် ထုတ်လုပ်သူ ဖြစ်ပါသည်။ ကျွန်ုပ်တို့၏ အဓိကစွမ်းဆောင်ရည်များ ပါဝင်သည်-
ကျွန်ုပ်တို့သည် စံပြစက်မှုလုပ်ငန်းအဆင့် LCD ကိုရွေးချယ်ခြင်း၊ capacitive သို့မဟုတ် resistive touch screen များကို စိတ်ကြိုက်ပြင်ဆင်ခြင်း၊ LCD controller boards များကို configure လုပ်ခြင်း၊ LCD modules အတွက် optical bonding များပေးခြင်း၊ cover glass များကို စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် လိုက်ဖက်သော LCD interface cable များကို ပံ့ပိုးပေးပါသည်။ ၎င်းသည် သင်၏ အရင်းအမြစ်ဆိုင်ရာ ရှုပ်ထွေးမှုကို သိသာထင်ရှားစွာ လျော့နည်းစေပြီး သင့်ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှု လည်ပတ်မှုကို တိုတောင်းစေပါသည်။
LCD ကြည်လင်ပြတ်သားမှုဖွဲ့စည်းပုံ၊ LVDS ပင်နံပါတ်မြေပုံ၊ TTL အချိန်ချိန်ကိုက်ချိန်ညှိမှုများ၊ ဖန်းဝဲအကောင်းဆုံးဖြစ်အောင်၊ နောက်ခံအလင်းနှင့် တောက်ပမှုထိန်းချုပ်မှု၊ OSD မီနူးဘာသာစကားများ၊ စတင်သည့်လိုဂိုစိတ်ကြိုက်ပြင်ဆင်ခြင်း၊ ကြိုးပင် အဓိပ္ပါယ်သတ်မှတ်ချက်များ၊ ချိတ်ဆက်ကိရိယာအမျိုးအစား စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် စက်တပ်ဆင်ခြင်းဖွဲ့စည်းပုံလိုအပ်ချက်များအပါအဝင် ပြည့်စုံသောစိတ်ကြိုက်ပြင်ဆင်မှုရွေးချယ်စရာများကို ကျွန်ုပ်တို့ ပေးဆောင်ပါသည်။ OEM နှင့် ODM ပရောဂျက်များတွင် ဖောက်သည်များနှင့် ပူးပေါင်းရန် ကျွန်ုပ်တို့ အလွန်စိတ်ဝင်စားပါသည်။
ပရော်ဖက်ရှင်နယ် ထိတွေ့မျက်နှာပြင် စက်ရုံတစ်ခုအနေဖြင့် ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ ထုတ်လုပ်မှု လုပ်ငန်းစဉ် အဆင့်တိုင်းတွင် တင်းကျပ်သော အရည်အသွေး စီမံခန့်ခွဲမှုကို ပေါင်းစပ်ထားပါသည်။ ကျွန်ုပ်တို့၏ ထုတ်လုပ်မှုစနစ် အသိအမှတ်ပြုလက်မှတ်များ ပါဝင်သည်။ISO 9001အရည်အသွေးစီမံခန့်ခွဲမှုစနစ်၊ISO 13485ဆေးဘက်ဆိုင်ရာကိရိယာ အရည်အသွေး စီမံခန့်ခွဲမှုစနစ် နှင့်IATF 16949မော်တော်ကားအရည်အသွေးစီမံခန့်ခွဲမှုစနစ်။ တည်ငြိမ်သောလည်ပတ်မှုနှင့် ကျွန်ုပ်တို့၏ဖောက်သည်များ၏ display panels များနှင့် ပြီးပြည့်စုံသောသဟဇာတဖြစ်မှုသေချာစေရန် controller board တစ်ခုစီတိုင်းသည် ပို့ဆောင်ခြင်းမပြုမီ ပြင်းထန်သောလုပ်ဆောင်မှုဆိုင်ရာစမ်းသပ်မှုကို ခံယူရမည်ဖြစ်သည်။
| ထူးခြားချက် | အကျိုးရှိသည်။ |
| Dual HDMI ထည့်သွင်းမှုများ | ပြောင်းလွယ်ပြင်လွယ် ဗီဒီယိုရင်းမြစ် ရွေးချယ်မှု |
| LVDS နှင့် TTL အထွက်များ | LCD interface အမျိုးအစားများစွာကို ပံ့ပိုးပေးသည်။ |
| စက်မှုအစိတ်အပိုင်းများ | ရှည်လျားသောဝန်ဆောင်မှုသက်တမ်း |
| တည်ငြိမ်သော အချက်ပြမှု လုပ်ဆောင်ခြင်း။ | အနှောင့်အယှက်အနည်းဆုံးဖြင့် ရုပ်ပုံရှင်းလင်းပါ။ |
| Firmware စိတ်ကြိုက်ပြုလုပ်ခြင်း။ | မတူညီသော LCD panel များကို လိုက်ဖက်သည်။ |
| ကျစ်လစ်သော PCB ဒီဇိုင်း | မြှုပ်ထားသော ပစ္စည်းများတွင် လွယ်ကူစွာ ပေါင်းစပ်ခြင်း။ |
| ရေရှည်ထောက်ပံ့မှု | စက်မှုဘဝသံသရာစီမံခန့်ခွဲမှုအတွက်စံပြ |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | VCC(3.3/5V) | 2 | VCC(3.3/5V) |
| 3 | VCC(3.3/5V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | ပြန်သတ်မှတ်ပါ။ | 6 | အရန်သင့်လုပ်သည် |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | အတူတူသွားပါ။ |
| 29 | AVDD | 30 | GND |
| 31 | အယ်လ်အီးဒီ- | 32 | အယ်လ်အီးဒီ- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CanC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | LED+ | 2 | LED+ |
| 3 | အယ်လ်အီးဒီ- | 4 | အယ်လ်အီးဒီ- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3.3/5V) | 8 | မုဒ် |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | ပြန်သတ်မှတ်ပါ။ |
| 45 | POL | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| တံ | အချက်ပြ |
| 1 | GND |
| 2 | GND |
| 3 | Vadj |
| 4 | ဖွင့်/ပိတ် |
| 5 | 5V/12V(အမျိုးအစား) |
| 6 | 5V/12V(အမျိုးအစား) |
LCD panel၊ touch screen၊ cables၊ firmware နှင့် controller board တို့ကြား လိုက်ဖက်ညီသော ပြဿနာများကြောင့် စက်မှုလုပ်ငန်းပရောဂျက်များစွာ ပျက်ကွက်ပါသည်။ အောက်ပါဝန်ဆောင်မှုများကို ပံ့ပိုးပေးခြင်းဖြင့် ဤအန္တရာယ်များကို ဖယ်ရှားပေးပါသည်။
- ပြီးပြည့်စုံသော display ကိုက်ညီသောဖြေရှင်းချက်
- LCD အချိန်သတ်မှတ်ဖွဲ့စည်းမှု
- interface ကိုအတည်ပြုခြင်း။
- ထိတွေ့လိုက်ဖက်မှုစမ်းသပ်ခြင်း။
- ရေရှည်ထုတ်ကုန်ရရှိနိုင်မှု
- သင့်ပရောဂျက်သက်တမ်းတစ်လျှောက်လုံး အင်ဂျင်နီယာပံ့ပိုးမှု
ဤပြည့်စုံသောဝန်ဆောင်မှုများသည် သင့်ထုတ်ကုန်လိုအပ်ချက်များကို ပြည့်မီစေရန် ဒီဇိုင်းထုတ်ထားပါသည်။ အစိတ်အပိုင်းများကို တစ်ဦးချင်းရှာဖွေခြင်းအစား သုံးစွဲသူများသည် အပြည့်အဝအတည်ပြုထားသော မျက်နှာပြင်ပြသမှုဖြေရှင်းချက်ကို ရရှိသည်။ ၎င်းသည် အဖိုးတန်အင်ဂျင်နီယာနှင့် R&D အချိန်ကို သက်သာစေရုံသာမက ဖွံ့ဖြိုးတိုးတက်မှုဆိုင်ရာ အန္တရာယ်များကို သိသိသာသာ လျှော့ချပေးသည်။
A- ဤ 2-HDMI မှ LVDS TTL အင်တာဖေ့စ် AD Board သည် LVDS သို့မဟုတ် TTL အင်တာဖေ့စ်များပါရှိသော စက်မှု TFT LCD panels အများအပြားကို ပံ့ပိုးပေးနိုင်ရန် စီစဉ်ပေးနိုင်ပါသည်။ ကိုက်ညီမှုရှိမရှိ အတည်ပြုခြင်းအတွက် သင်၏ သီးခြား LCD မော်ဒယ်နံပါတ်ကို ပေးပါ။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် သင်၏ LCD ရုပ်ထွက်၊ အချိန်အတိုင်းအတာ ကန့်သတ်ချက်များ၊ အင်တာဖေ့စ် အဓိပ္ပါယ်ဖွင့်ဆိုချက်နှင့် တိကျသော အပလီကေးရှင်း လိုအပ်ချက်များအပေါ် အခြေခံ၍ စိတ်ကြိုက်ပြုပြင်ထားသော ဆော့ဖ်ဝဲကို ပံ့ပိုးပေးပါသည်။
A: ဟုတ်ပါတယ်။ OEM ပရောဂျက်များအတွက်၊ ကျွန်ုပ်တို့သည် boot လိုဂိုများ၊ ဘာသာစကားပေါင်းစုံ ဆက်တင်များ၊ OSD လုပ်ဆောင်ချက်များနှင့် အမျိုးမျိုးသော display parameters များကို စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။
A: ဟုတ်ပါတယ်။ ဘုတ်အဖွဲ့အား လိုအပ်ချက်ရှိသောပတ်ဝန်းကျင်များတွင် ရေရှည်တည်တံ့စေရန်အတွက် အထူးတည်ဆောက်ထားသော စက်မှုအဆင့် အစိတ်အပိုင်းများဖြင့် ဒီဇိုင်းထုတ်ထားပါသည်။
A: လုံးဝ။ LCD panel၊ touch screen၊ controller board၊ cables၊ optical bonding နှင့် mechanical integration တို့ပါ၀င်သည့် တစ်ခုတည်းသော ရပ်တန့် ပြီးပြည့်စုံသော ဖြေရှင်းချက်ကို ပေးစွမ်းနိုင်ပါသည်။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် LCD ကိုက်ညီမှု၊ ဖန်းဝဲဖွံ့ဖြိုးတိုးတက်မှု၊ အင်တာဖေ့စ်ဖွဲ့စည်းပုံနှင့် ပရောဂျက်ပေါင်းစည်းမှုတို့ကို ကူညီဆောင်ရွက်ပေးပါသည်။
သင်၏နောက်ပရောဂျက်အတွက် ယုံကြည်စိတ်ချရသော HDMI မှ LVDS/TTL LCD controller board ကို ရှာဖွေနေပါသလား။
ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် သင့်အား အသင့်တော်ဆုံး controller board နှင့် အမြန်ကိုက်ညီပြီး firmware ကို configure လုပ်ကာ သင့်အပလီကေးရှင်းနှင့် အထူးအံဝင်ခွင်ကျဖြစ်သော ပြီးပြည့်စုံသော display solution ကို ပံ့ပိုးပေးမည်ဖြစ်ပါသည်။ စက်မှုအဆင့် LCD အကန့်များ၊ ထိတွေ့မျက်နှာပြင်များ၊ ကွန်ထရိုးဘုတ်များ၊ optical bonding နှင့် OEM အင်ဂျင်နီယာပံ့ပိုးမှုတို့ကို ထောက်ပံ့ရေးကွင်းဆက်တစ်ခုတည်းသို့ ပေါင်းစပ်ခြင်းဖြင့်၊ ကျွန်ုပ်တို့သည် သုံးစွဲသူများအား ဖွံ့ဖြိုးတိုးတက်မှုသံသရာများကို တိုတိုတုတ်တုတ်ဖြစ်စေရန်၊ ပေါင်းစည်းမှုအန္တရာယ်များကို လျှော့ချရန်နှင့် စျေးကွက်သို့ အချိန်ကို အရှိန်မြှင့်ရန် ကူညီပေးပါသည်။
