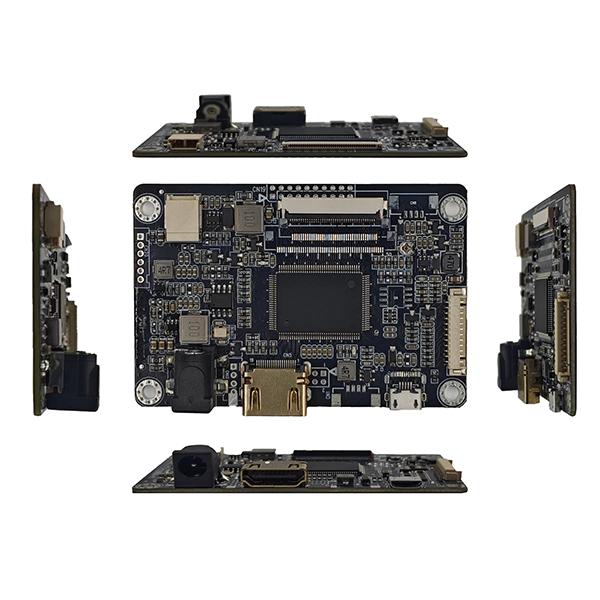

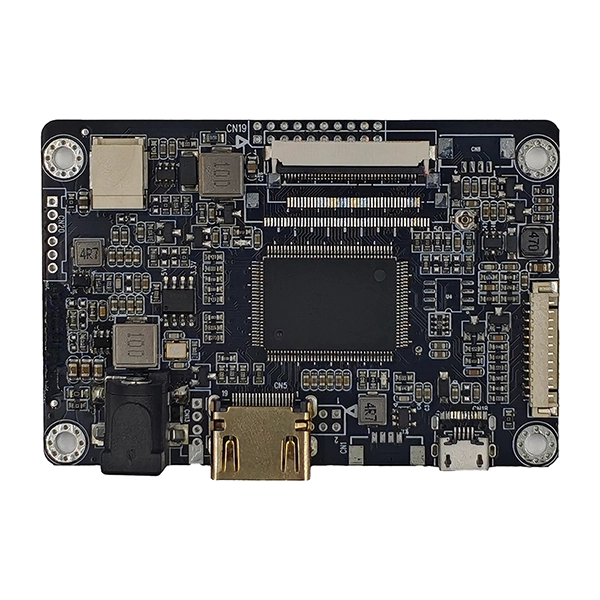

စက်မှုပစ္စည်းကိရိယာများအတွက် display controller ကိုရွေးချယ်ခြင်းသည် ရိုးရိုးဗီဒီယိုအချက်ပြမှုများကို ပြောင်းလဲခြင်းထက် ပိုလိုအပ်သည်။ ရေရှည်တည်ငြိမ်မှု၊ မတူညီသော LCD panel များနှင့် လိုက်ဖက်ညီမှု၊ ပြောင်းလွယ်ပြင်လွယ် စိတ်ကြိုက်ပြုလုပ်ခြင်းနှင့် ယုံကြည်စိတ်ချရသော နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုတို့သည် ထပ်တူအရေးကြီးပါသည်။ SKY-TDMHDMI မှ TTL အင်တာဖေ့စ် AD ဘုတ်စက်မှု TFT LCD များအတွက် အားကိုးရလောက်သော မျက်နှာပြင်ထိန်းချုပ်မှုဖြေရှင်းချက်ကို ရှာဖွေနေသည့် OEM ထုတ်လုပ်သူများအတွက် အထူးထုတ်လုပ်ထားပါသည်။
စက်မှုအဆင့် ဗိသုကာလက်ရာဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ဤထိန်းချုပ်ကိရိယာသည် စံ HDMI အချက်ပြမှုများကို TTL/RGB အထွက်အဖြစ်သို့ ပြောင်းလဲပေးကာ ခေတ်မီထည့်သွင်းထားသော စနစ်များကို TFT LCD အကန့်များစွာကို မောင်းနှင်နိုင်စေပါသည်။ ဘုတ်သည် မတူညီသော FPC ဖွဲ့စည်းမှုပုံစံများ၊ ချိန်ညှိနိုင်သော panel ထောက်ပံ့မှုဗို့အားများ၊ ပေါင်းစပ် LED နောက်ခံမီးထိန်းချုပ်မှုနှင့် စိတ်ကြိုက်ချိန်ကိုက်မှုဘောင်များအပါအဝင် အမျိုးမျိုးသော TTL အင်တာဖေ့စ်များကို ပံ့ပိုးပေးသောကြောင့် ၎င်းသည် စံနှင့် စိတ်ကြိုက် LCD module နှစ်ခုလုံးအတွက် သင့်လျော်သည်။
စားသုံးသူ display controller boards များနှင့်မတူဘဲ၊ ဤဖြေရှင်းချက်ကို တောင်းဆိုနေသော စက်မှုပတ်ဝန်းကျင်တွင် စဉ်ဆက်မပြတ်လည်ပတ်နိုင်ရန် အင်ဂျင်နီယာချုပ်လုပ်ထားပါသည်။ တည်ငြိမ်သော ပါဝါစီမံခန့်ခွဲမှု၊ ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော အချက်ပြခိုင်မာမှုနှင့် ဂရုတစိုက်ဒီဇိုင်းထုတ်ထားသော PCB လမ်းကြောင်းသည် EMI ကို လျှော့ချပြီး လျှပ်စစ်ဆူညံသောအပလီကေးရှင်းများတွင်ပင် ယုံကြည်စိတ်ချရသော ရုပ်ပုံထုတ်လွှင့်မှုကို သေချာစေသည်။
စက်ပစ္စည်းထုတ်လုပ်သူများအတွက်၊ ဖွံ့ဖြိုးတိုးတက်မှုပြောင်းလွယ်ပြင်လွယ်သည် ထပ်တူထပ်မျှအရေးကြီးပါသည်။ SKY-TDM သည် ဖာမ်းဝဲလ် စိတ်ကြိုက်ပြင်ဆင်ခြင်း၊ ပြသမှု ကန့်သတ်ချက်ချိန်ညှိခြင်း၊ ကေဘယ်ဒီဇိုင်း၊ ချိတ်ဆက်ကိရိယာ ပြုပြင်မွမ်းမံမှုများ၊ OSD စိတ်ကြိုက်ပြင်ဆင်ခြင်း၊ လိုဂိုဖွဲ့စည်းပုံနှင့် သုံးစွဲသူများ၏ လိုအပ်ချက်အရ ပြသမှု ပိုမိုကောင်းမွန်အောင် လုပ်ဆောင်ပေးပါသည်။ 5-လက်မလက်ကိုင် terminal သို့မဟုတ် ပိုကြီးသောစက်မှုလုပ်ငန်းအော်ပရေတာဘောင်ကို ပေါင်းစပ်ခြင်းဖြစ်စေ အင်ဂျင်နီယာများသည် ထုတ်ကုန်ဖွံ့ဖြိုးတိုးတက်မှုကို အရှိန်မြှင့်နေစဉ် ဟာ့ဒ်ဝဲဒီဇိုင်းကို လျှော့ချနိုင်သည်။
စက်မှု LCD ဖြေရှင်းချက်များတွင် SKY-TDM ၏ အတွေ့အကြုံဖြင့် ကျောထောက်နောက်ခံပြုထားသော သုံးစွဲသူများသည် ထုတ်လုပ်မှုမှတစ်ဆင့် panel ရွေးချယ်မှုမှ ပြည့်စုံသော အင်ဂျင်နီယာဆိုင်ရာ ပံ့ပိုးကူညီမှု၊ လိုက်ဖက်ညီမှုရှိစေရန်၊ ရှည်လျားသောထုတ်ကုန်ဘဝသံသရာနှင့် စက်မှုပရောဂျက်များအတွက် တည်ငြိမ်သောထောက်ပံ့မှုတို့ကို ရရှိကြသည်။
- သန့်စင်သော စက်မှုအဆင့် တည်ငြိမ်မှု-ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော ပါဝါစီမံခန့်ခွဲမှုနှင့် ဆန့်ကျင် EMI ဆားကစ်ဒီဇိုင်းသည် မျက်နှာပြင်ပုံပျက်ခြင်း သို့မဟုတ် အချက်ပြမှုပျက်ခြင်းမရှိဘဲ 24/7 စဉ်ဆက်မပြတ်တည်ငြိမ်သောလည်ပတ်မှုကို ပံ့ပိုးပေးသည့် စက်မှုပတ်ဝန်းကျင်ဆိုင်ရာ အနှောင့်အယှက်များကို တွန်းလှန်ပေးသည်။

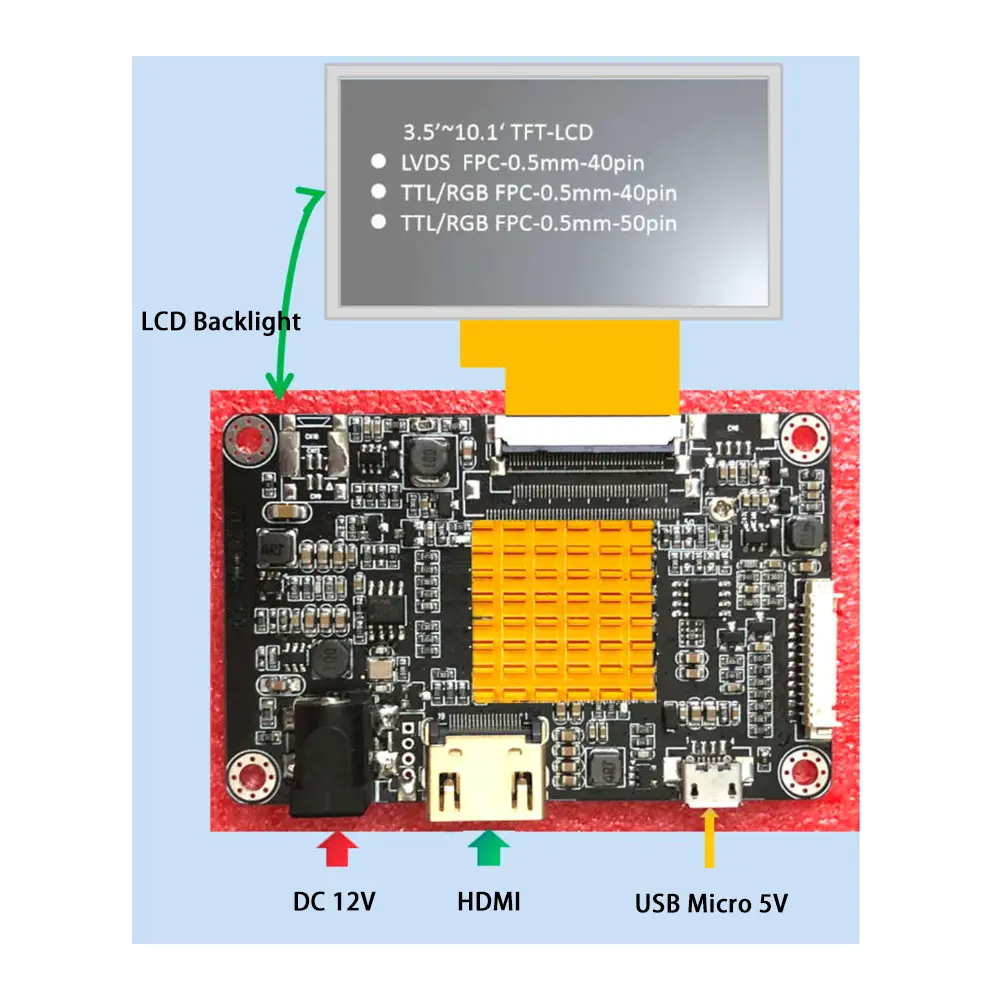

- HDMI-TTL ကို ပလပ်ထိုး၍ဖွင့်ခြင်း-ခေတ်မီ HDMI အချက်ပြရင်းမြစ်များနှင့် ရိုးရာ TTL/RGB TFT ဖန်သားပြင်များကို ပင်မစက်မှုလုပ်ငန်းထိန်းချုပ်မှုလက်ခံဆောင်ရွက်ပေးသူများ၊ ထည့်သွင်းထားသော စနစ်များနှင့် PC စက်ပစ္စည်းများနှင့် တွဲဖက်အသုံးပြုနိုင်သည်။
- Dual Voltage ချိန်ညှိနိုင်သော ဒီဇိုင်းအပိုအဒက်တာ မော်ဂျူးများမပါဘဲ မတူညီသော TFT LCD panel သတ်မှတ်ချက်များနှင့် လိုက်လျောညီထွေဖြစ်စေသော 3.3V/5V အထွက်ဗို့အား လွတ်လပ်စွာပြောင်းနိုင်သော 3.3V/5V အကန့်အထွက်ဗို့အား။
- ပေါင်းစပ်ထားသော Backlight Driver-Onboard ပရော်ဖက်ရှင်နယ် LED နောက်ခံမီးထိန်းချုပ်မှုပတ်လမ်းသည် အလင်းအမှောင်ချိန်ညှိမှုကို ပံ့ပိုးပေးကာ ပြင်ပနောက်ခံမီးဒရိုက်ဗ်မော်ဂျူးများလိုအပ်မှုနှင့် စနစ်ဝိုင်ယာကြိုးများကို ရိုးရှင်းစေသည်။
- အလွန်ကျစ်လစ်သိပ်သည်းစွာ ထည့်သွင်းထားသော အပြင်အဆင်-Miniaturized PCB ဖွဲ့စည်းပုံသည် ဖောက်သည်၏အကာအရံများကို နေရာလွတ်အများဆုံးအသုံးချနိုင်စေမည့် နေရာ-အကန့်အသတ်ရှိသော မြှုပ်သွင်းကိရိယာများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။
- စိတ်ကြိုက်ပြောင်းလဲနိုင်မှု အပြည့်အစုံ-သီးသန့် ပရောဂျက်လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် သီးသန့် firmware ချိန်ညှိခြင်း၊ boot လိုဂို ပြုပြင်မွမ်းမံခြင်း၊ OSD မီနူး ချိန်ညှိခြင်းနှင့် သီးသန့် ပရောဂျက်လိုအပ်ချက်များနှင့် ကိုက်ညီစေရန် ဘောင်ညှိခြင်းတို့ကို ပံ့ပိုးပေးပါသည်။
ဤ HDMI မှ TTL အင်တာဖေ့စ် AD Board ကို ကျစ်လစ်သိပ်သည်းသော ပုံစံအချက်များနှင့် မြင့်မားသော ယုံကြည်စိတ်ချရမှုကို တောင်းဆိုသည့် လုပ်ငန်းအမျိုးမျိုးတွင် မြှုပ်သွင်းထားသော မျက်နှာပြင်ပြသမှု အခြေအနေများတွင် တွင်ကျယ်စွာ အသုံးပြုပါသည်။ အဓိက အသုံးချဧရိယာများ ပါဝင်သည်-
- စက်မှု HMI နှင့် PLC များအတွက် ကျစ်လစ်သော ထိန်းချုပ်မှု panels
- ခရီးဆောင်ဆေးဘက်ဆိုင်ရာရောဂါရှာဖွေခြင်းနှင့်စမ်းသပ်ကိရိယာများ
- အဆောက်အဦအလိုအလျောက်စနစ်နှင့်လုံခြုံရေးစောင့်ကြည့်ရေးပြသမှု modules
- အသေးစား စမတ်ထိန်းချုပ်ကိရိယာများနှင့် လက်ကိုင်စက်မှုဇုန်များ
အသေးစားစက်ကိရိယာများအတွက် အဓိကအားဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ ၎င်းသည် ပြီးပြည့်စုံသော HDMI-to-TTL display solution အဖြစ် ဆောင်ရွက်ပါသည်။

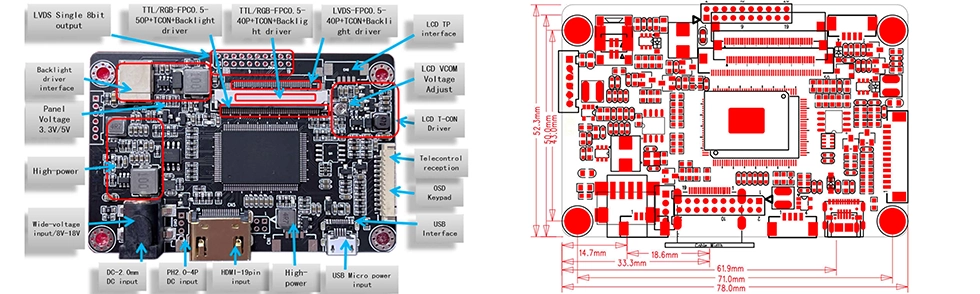

| ထူးခြားချက် | သတ်မှတ်ချက် |
| ဗီဒီယိုထည့်သွင်းခြင်း။ | HDMI |
| LCD အထွက် | TTL/RGB/LVDS |
| Panel ဗို့အား | 3.3/5V |
| Backlight ထိန်းချုပ်မှု | ပေါင်းစပ်ထားသော LED Driver |
| လျှပ်စစ်ဓာတ်အားထုတ်ပေးသောကိရိယာ | Wide DC Input 8 ~ 18V |
| OSD | ပြင်ပကီးဘုတ်ကို ပံ့ပိုးထားသည်။ |
| Firmware | စိတ်ကြိုက်ပြင်ဆင်နိုင်သည်။ |
| လည်ပတ်အပူချိန် | -20°C မှ 80°C အထိ |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | ပြန်သတ်မှတ်ပါ။ | 6 | အရန်သင့်လုပ်သည် |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | အတူတူသွားပါ။ |
| 29 | AVDD | 30 | GND |
| 31 | အယ်လ်အီးဒီ- | 32 | အယ်လ်အီးဒီ- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CanC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | LED+ | 2 | LED+ |
| 3 | အယ်လ်အီးဒီ- | 4 | အယ်လ်အီးဒီ- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | မုဒ် |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | ပြန်သတ်မှတ်ပါ။ |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| တံ | အချက်ပြ | တံ | အချက်ပြ |
| 1 | VCC (3.3/5/12V) | 2 | VCC (3.3/5/12V) |
| 3 | VCC (3.3/5/12V) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TXOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| တံ | အချက်ပြ |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ဖွင့်/ပိတ် |
| 5 | +12V/5V |
| 6 | +12V/5V |
ကျွန်ုပ်တို့သည် ဟာ့ဒ်ဝဲမှ ဆော့ဖ်ဝဲလ်မှ ဆော့ဖ်ဝဲလ်အထိ လုပ်ငန်းစဉ်အပြည့် စိတ်ကြိုက်ပြုလုပ်ခြင်းကို ပံ့ပိုးပေးသည့် စိတ်ကြိုက်ပြုလုပ်ထားသော မျက်နှာပြင်ပေါင်းစပ်မှုဆိုင်ရာ စိန်ခေါ်မှုများကို ဖြေရှင်းရန်အတွက် စက်မှုစက်ပစ္စည်းထုတ်လုပ်သူများအတွက် ပစ်မှတ်ထားသော အင်ဂျင်နီယာ စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးသည်-
- Display Parameter ကို စိတ်ကြိုက်ပြင်ဆင်ခြင်း-စိတ်ကြိုက် LCD အချိန်သတ်မှတ်မှု ကန့်သတ်ချက်များ၊ ကြည်လင်ပြတ်သားမှု လိုက်လျောညီထွေဖြစ်အောင်၊ နှင့် ပြသမှုဘောင်နှုန်းကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း။
- စိတ်ကြိုက်ပြင်ဆင်ထားသော UI အင်တာဖေ့စ်-သီးသန့် boot လိုဂိုများ၊ startup animations နှင့် OSD (On-Screen Display) menu ပြုပြင်မွမ်းမံမှုများ။
- ပါဝါနှင့် နောက်ခံအလင်း ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း-နောက်ခံအလင်း အလင်းအမှောင် မျဉ်းကွေးချိန်ညှိခြင်းနှင့် ပါဝါဖွင့်ခြင်း အစီအစဉ်ကို ပိုမိုကောင်းမွန်အောင် ပြုလုပ်ခြင်း။
- အင်တာဖေ့စ်နှင့် ကေဘယ်လ် ကိုက်ညီမှု-TTL/RGB အချက်ပြကေဘယ်ကြိုးများနှင့် FPC ချိတ်ဆက်သူများအတွက် စိတ်ကြိုက်ကိုက်ညီမှု။
- သီးသန့်အမှတ်တံဆိပ်နှင့် ဆော့ဖ်ဝဲလ်-PCB ပိုးထည်-စခရင်လိုဂိုပုံနှိပ်ခြင်း၊ သီးသန့်တံဆိပ်ထုပ်ပိုးခြင်းနှင့် သီးသန့် firmware တည်ဆောက်ခြင်း။
- စက်ပိုင်းဆိုင်ရာ ဖွဲ့စည်းပုံကို လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ခြင်း-စက်ပိုင်းဆိုင်ရာဖွဲ့စည်းပုံ လိုက်လျောညီထွေဖြစ်အောင် နှင့် စိတ်ကြိုက် mounting hole ရာထူးများ။
A: ဘုတ်သည် TTL/RGB TFT LCD panels အများအပြားကို ပံ့ပိုးပေးသည်။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာအဖွဲ့သည် သင်၏တိကျသော LCD မော်ဒယ်ပေါ်အခြေခံ၍ firmware ကို configure လုပ်နိုင်ပါသည်။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် စိတ်ကြိုက် Firmware ဝန်ဆောင်မှုများ၊ အချိန်ကိုက်ကန့်သတ်ချက်များ၊ ကြည်လင်ပြတ်သားမှု၊ boot လိုဂိုများ၊ ပြသမှုလမ်းကြောင်းနှင့် OSD (စခရင်ပေါ်ရှိ Display) ဆက်တင်များကို ပံ့ပိုးပေးပါသည်။
A: ဟုတ်ပါတယ်။ ၎င်းတွင် စနစ်ပေါင်းစပ်မှုကို သိသာထင်ရှားစွာ ရိုးရှင်းလွယ်ကူစေသည့် ပေါင်းစပ် LED နောက်ခံမီးမောင်းတစ်ခုပါရှိသည်။
A: လုံးဝ။ တည်ငြိမ်သော ပါဝါစီမံခန့်ခွဲမှုနှင့် ယုံကြည်စိတ်ချရသော အချက်ပြထုတ်လွှင့်မှုတို့ပါရှိသော ရေရှည်စက်မှုလုပ်ငန်းလည်ပတ်မှုအတွက် အထူးဒီဇိုင်းထုတ်ထားသည်။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် အရွယ်အစားအမျိုးမျိုးနှင့် ကြည်လင်ပြတ်သားမှုရှိသော TFT LCD များအတွက် firmware စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို ပံ့ပိုးပေးပါသည်။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် သုံးစွဲသူများအား HDMI ကြိုးများ၊ LVDS ကြိုးများ၊ FPC ဖဲကြိုးများနှင့် စိတ်ကြိုက်ဝိုင်ယာကြိုးများဖြင့် ပံ့ပိုးပေးနိုင်ပါသည်။
A: ဟုတ်ပါတယ်။ ကျွန်ုပ်တို့သည် သီးသန့်တံဆိပ်ကပ်ခြင်း၊ စိတ်ကြိုက် PCB ပိုးသားမျက်နှာပြင်အမှတ်အသားများ၊ စိတ်ကြိုက်ထုပ်ပိုးခြင်းနှင့် သီးသန့် firmware ဝန်ဆောင်မှုများကို ပေးဆောင်ပါသည်။
A: ၎င်းကို စက်မှုလုပ်ငန်းသုံး အလိုအလျောက်စနစ်၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ ဓာတ်ခွဲခန်းသုံးကိရိယာများ၊ သယ်ယူပို့ဆောင်ရေး၊ မြှုပ်သွင်းထားသော စနစ်များ၊ kiosks နှင့် စမတ်ထိန်းချုပ်ကိရိယာများတွင် တွင်ကျယ်စွာအသုံးပြုပါသည်။
